1. 品牌
同一款晶振，但是牌子不同，具體參數也就有細微的差別
。在選擇替換時，要仔細對比產品規格書
，例如負載電容，調整頻差
，溫度頻差
，工作溫度等重要參數
。
2. 類型
有源晶振不能在電路中直接與無源晶振互換，它們屬于晶振的兩個大類
。如果互換，則需要對晶振周邊電路進行修改
。

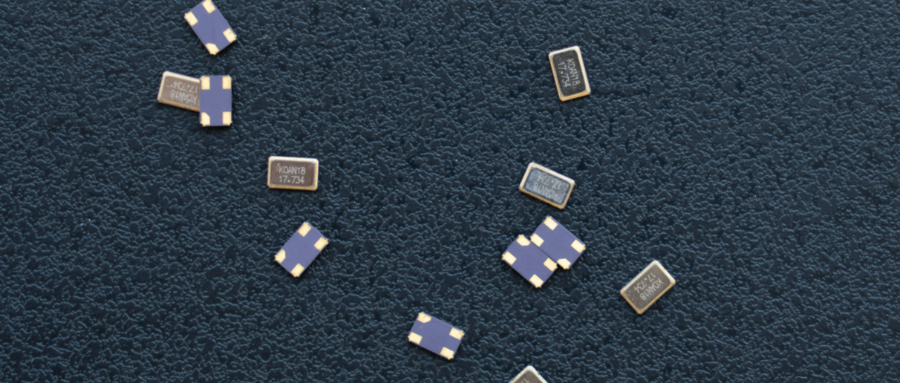

有源晶振，又稱晶體振蕩器。內部有獨立的起振芯片
，不受外部電路影響
，供電后就可以直接工作
。信號質量好，穩定
，但是成本較高
。普通時鐘振蕩器為4引腳，具有方向性
，引腳接反會導致停振
。

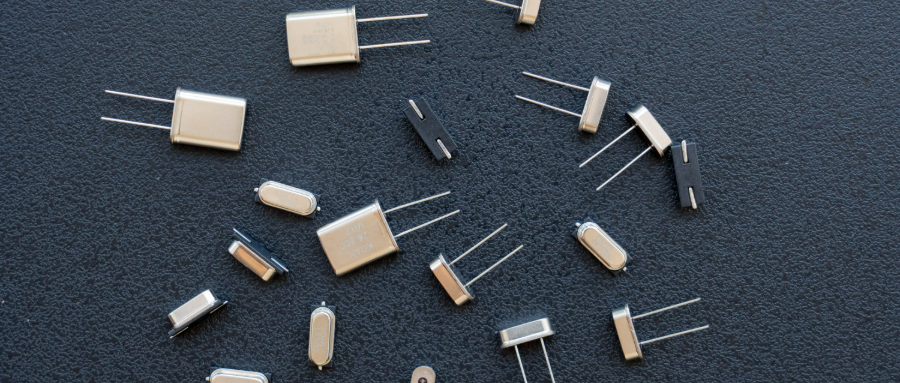

無源晶振 ，又稱晶體諧振器
。內部沒有獨立振蕩電路，自身無法起振
，需要外部電路配合。一般都是接入兩個引腳
，不具有方向性。
3. 封裝尺寸

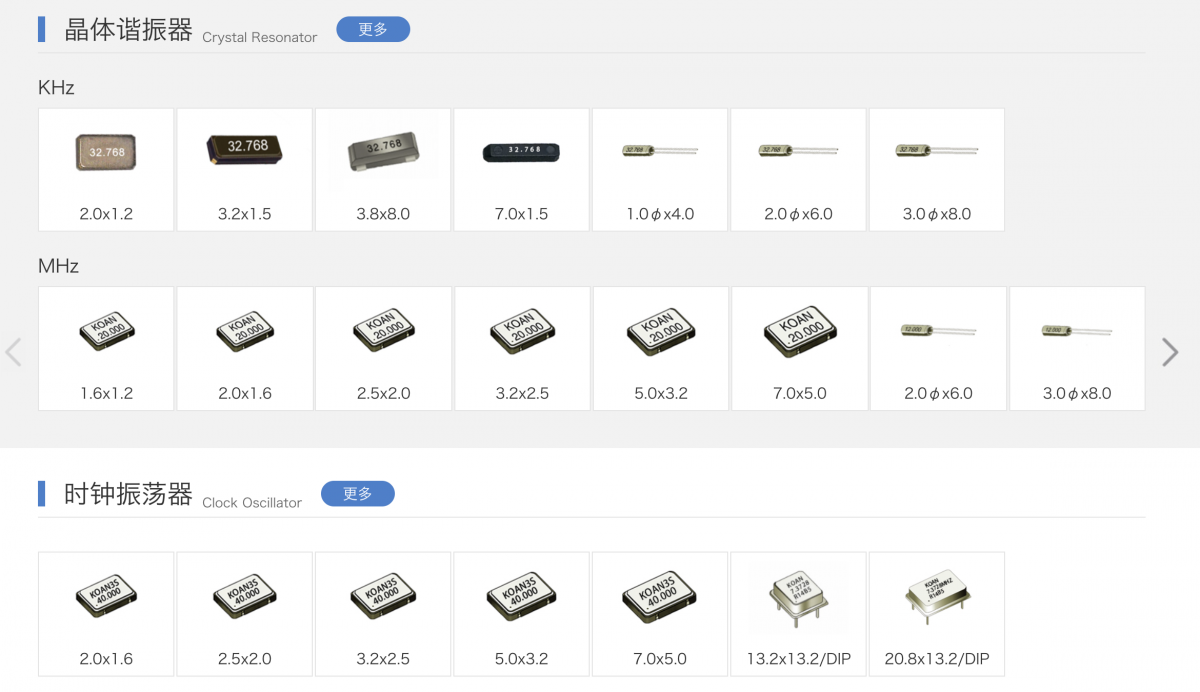

晶振的封裝分為SMD貼片晶振和DIP插件晶振。貼片尺寸從SMD1612到SMD7050,直插晶振也分為DIP08,DIP14,圓柱,HC-49S/M/U
。在選擇不同封裝尺寸的晶振時需要仔細對比產品規格書以及管腳圖。
4. 引腳
有源晶振有很多系列，不同系列的管腳定義都各不相同
。KOAN凱擎小妹溫馨提示在選購和使用晶振前一定要查看產品規格書上的管腳圖介紹
。左下角有標記點（·）的為1腳
。
5. 負載電容

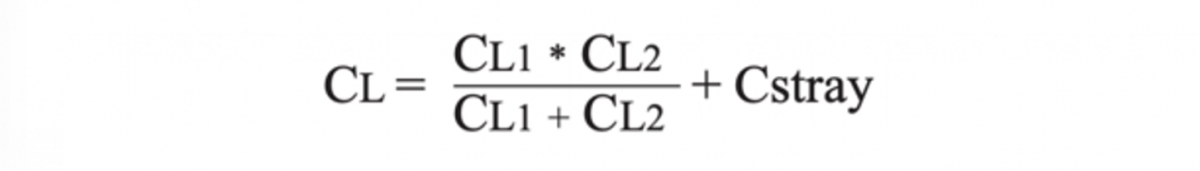

負載電容是選購晶體的必選參數之一，根據負載電容選擇匹配電容C1和C2
，公式如下：
無源晶振負載電容值大，則遠端相位噪聲好
；過大
，難調整到標稱頻率，不易起振
