談到晶振如何產生時鐘信號

，我們需要從晶片的壓電效應說起：

壓電效應和晶片內部的結構有關

。石英晶體的化學式為二氧化硅SiO2，一個硅離子和兩個氧離子交替排列組成的正六邊形排列結構。

壓電效應的定義為：當石英晶體受到壓力，表面會產生電荷

，電荷量和外機械力成正比的關系。反之，對晶片兩端的電極施加電壓時，晶體會產生機械變形。

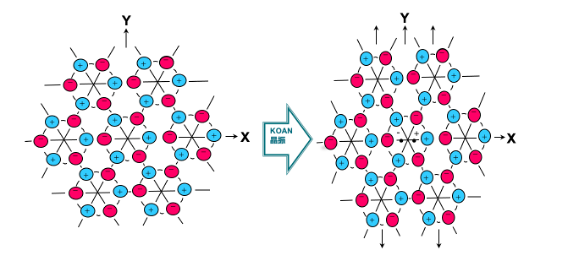

左圖：未受到外力作用的晶格。

右圖：當晶體沿著X軸或Y軸方向受到壓力

，晶格都會變形。

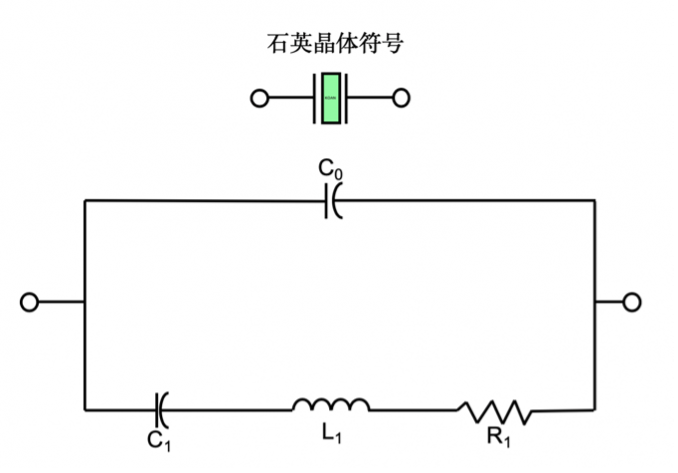

石英晶體的壓電諧振現象可以用等效電路來模擬： 等效電路包括靜態電容C0, 動態電容C1, 諧振電阻R1, 以及動態電感L1

。KOAN晶振頻率穩定性和晶片的Q值有著密切的關系。Q值越高，頻率越穩定。
