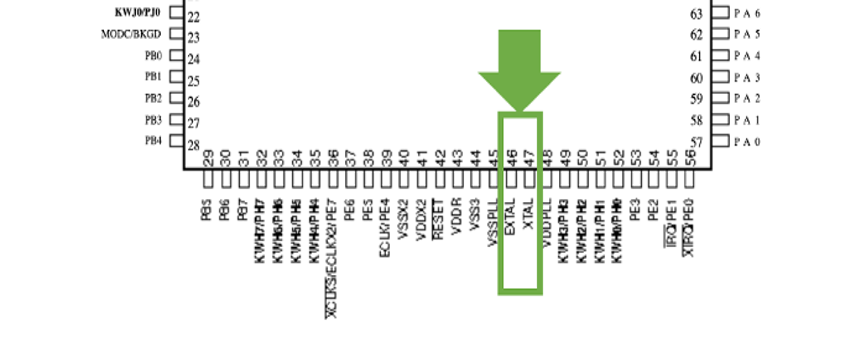

，也叫做單片微型計算機(單片機)。MCU的產品規格書（例如：型號MC9S12XS128）引腳圖總能看到XTAL和EXTAL的身影
。它們是單片機外部時鐘源的連接引腳。
一般單片機都含有內部時鐘源，但是僅使用內部振蕩電路會帶來以下弊端：
· 內部振蕩電路對外界干擾很敏感，容易受到外界環境溫度的影響。
· 穩定度低，如果對穩定度有需求，則需要外部晶體的加入。
· 內部振蕩器通常只有一個頻率。
MCU經過初始化后就可以加入外部時鐘源，以避免上述的問題
。外部時鐘源可以選擇有源和無源兩種
。
有源晶振指所有振蕩器系列。其成本較高，但輸出信號質量好
，穩定度高，使用方便
，不受外部電路影響
，內部有獨立的起振芯片。供電后就可以直接工作

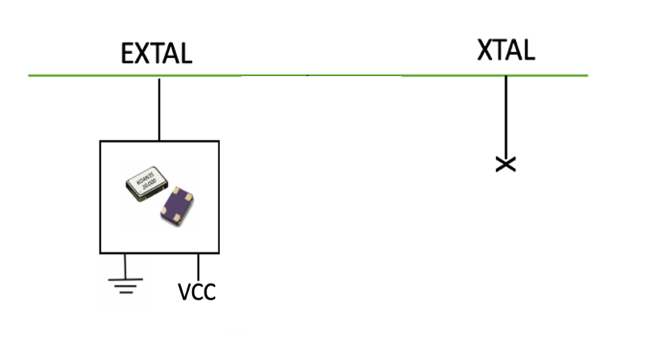

。在連接單片機時只需要接EXTAL腳即可
。
相比較，無源晶振就會復雜的多
。無源晶振指所有諧振器系列，成本低
，內部沒有獨立的起振電路
，需要外部電路配合，并精準匹配外部電容才能輸出電信號
。
如何區分無源和有源晶振？無源晶振（諧振器）不需要直接連接供電電源，可以適應多種電壓
，所以一般只有輸入端
，輸出端。有源晶振（振蕩器）需要額定的供電電源
，通常是四個引腳
，一腳懸空，二腳接地
，三腳接輸出
，四腳接電壓，無需外部連接匹配電容即可工作
