由于32.768K=32768=2^15的關系，32.768KHz產生的振蕩信號可以通過分頻器進行15次分頻后可以得到1HZ的秒信號 。RTC則通過32.768KHz的晶振中獲取1hz的時鐘信號來確定時間和日期
。
晶振的好壞直接影響到設備時間是否準確。32.768kHz音叉晶體不能夠在寬溫范圍內滿足高精度。在25℃的室溫下，調整頻差一般為±20ppm. 也就是一天快或慢1.7秒
，每年誤差為10.34分鐘
。我們憑借多年積累的經驗，能夠?yàn)槟焖偬峁﹥?yōu)于行業標準的晶振
。

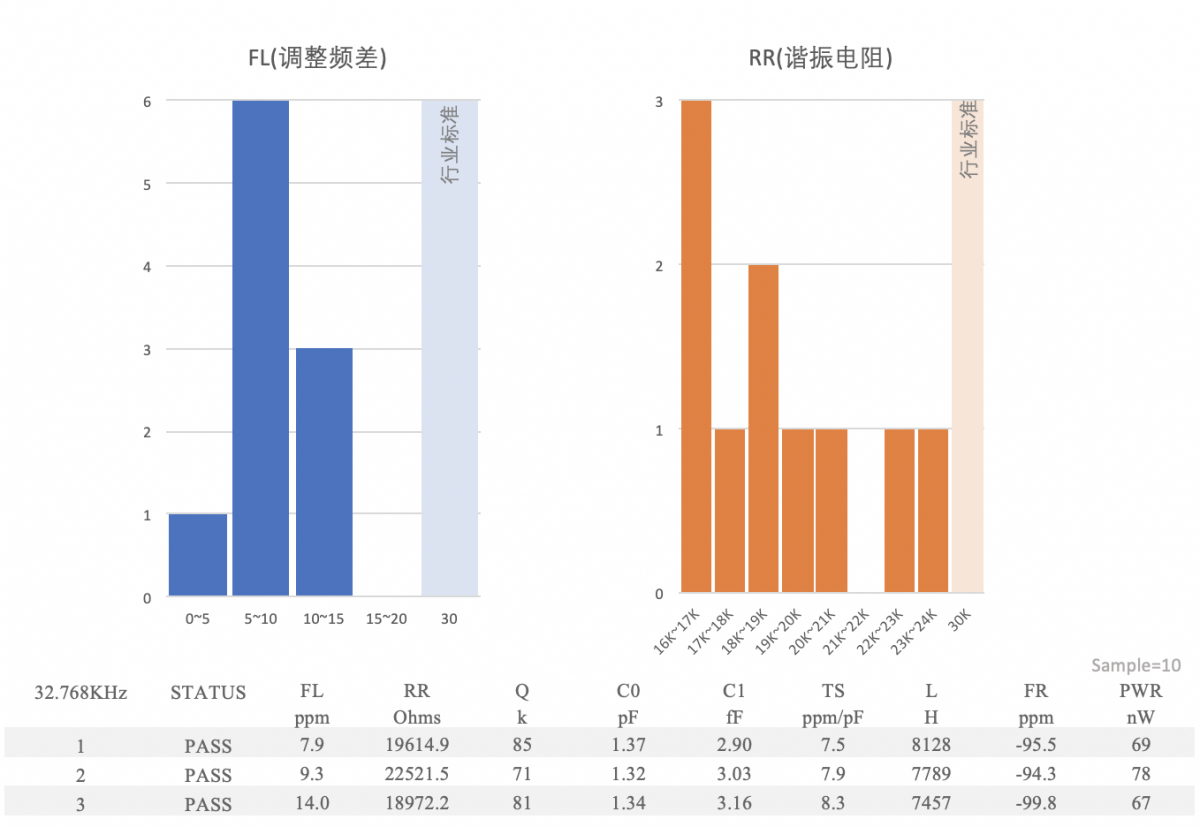

下圖為32.768kHz音叉晶體2x6尺寸的實測數據：
1. 石英晶體諧振器

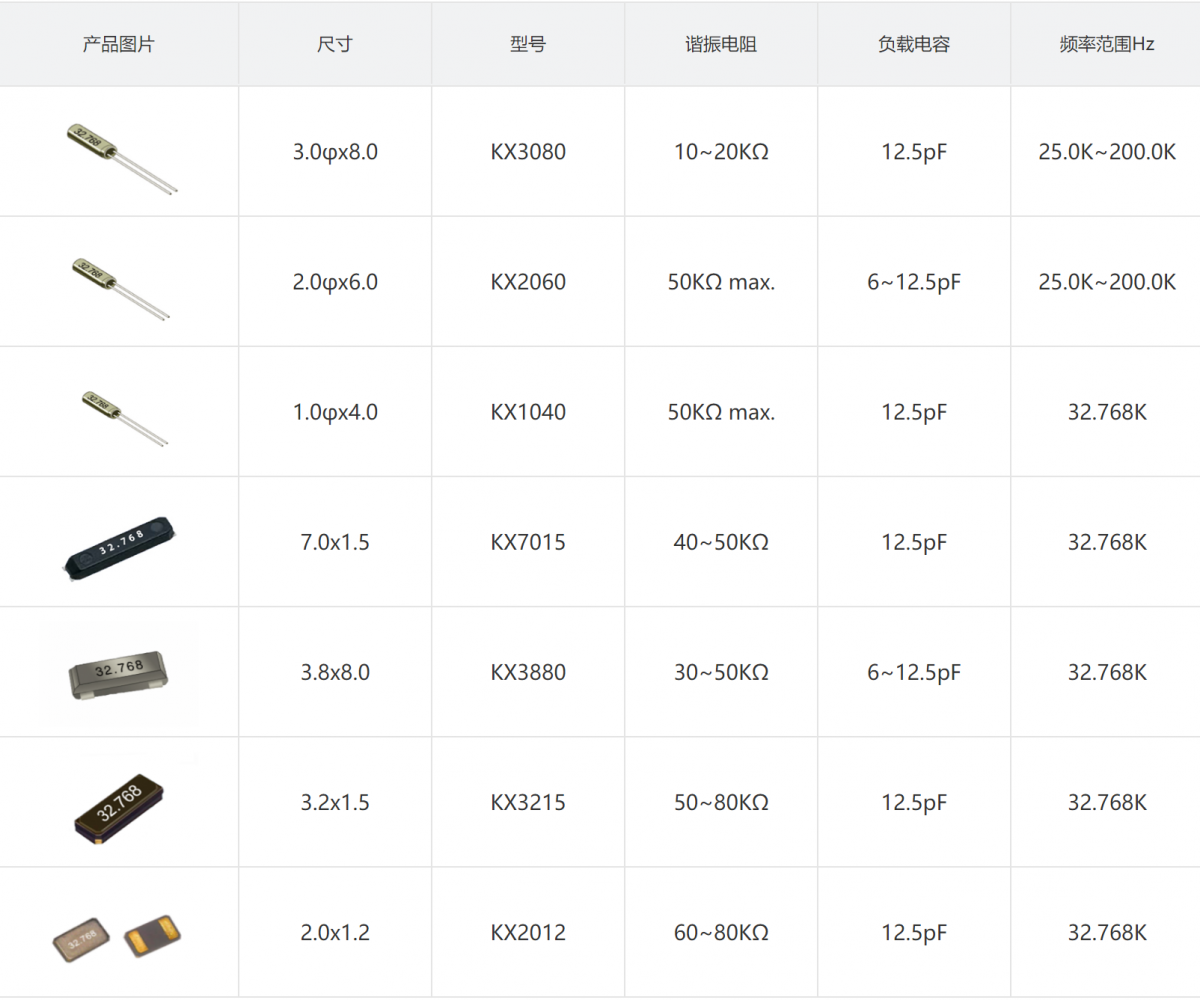

音叉直插晶體可選擇3x8, 2x6, 1x4的尺寸，分別為KX3080, KX2060, KX1040。
音叉貼片晶體可選擇7.0x1.5, 3.8x8.0, 3.2x1.5, 2.0x1.2尺寸，分別為KX7015, KX3880, KX3215, KX2012.
溫馨提示：晶體諧振器的安裝焊接環節需要引起格外的注意。如果操作不當，會對晶振造成損傷；嚴重時直接造成停振；更為麻煩的是造成軟傷害，晶振還能正常工作，然而隱患埋在其中，在以后的運行時，突然停振。焊接分為手工和機器焊接，機器焊接又分為波峰焊和回流焊。直插KOAN晶振焊接可用波峰焊和手工焊接，貼片晶振用回流焊或少量手工焊。
2. 時鐘振蕩器&溫補晶振
貼片時鐘晶振可選擇3.2x2.5mm, 5.0x3.2mm, 7.0x5.0mm型號為：KX3225, KX5032, KX7050；
直插溫補晶振20.8x13.8mm/DIP型號為：KT14;
貼片溫補晶振3.2x2.5mm, 7.0x5.0mm型號為：KT3225, KT7050。
