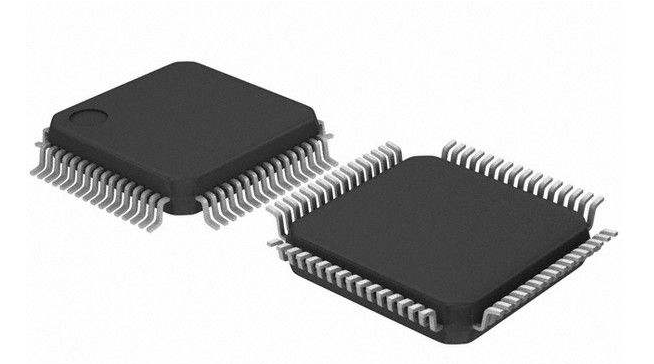

微控制單元(Microcontroller Unit; MCU)，也叫做單片微型計算機(單片機)。單片機是一塊芯片上集成了中央處理器CPU， 隨機儲存器RAM，程序儲存器ROM，定時器，計數器，以及各種I/O口等微型計算機。具有高度集成性，小體積，低功耗等優點。
(網絡圖片)
石英晶體在電路中用作時間或頻率的基準源，堪稱心臟，為整個系統提供心跳。MCU的中央處理器CPU的一切指令是建立在心跳上的，從而CPU產品必須有時鐘源。單片機中的晶振提供時鐘周期，以便執行代碼。時鐘信號頻率越高，CPU的運行速度也就越快。
單片機訪問一次儲存器ROM的時間為一個機器周期，一個機器周期包括12個時鐘周期
。例如，12MHz晶振的時鐘周期是1/12us, 機器的周期是12x(1/12)us=1us
。機器周期用作指令執行
，以及單片機定時器計數器的時間基準。12MHz的晶振可以選擇MHz的晶體諧振器
。
KOAN諧振器的類型分為直插DIP和貼片SMD兩種。

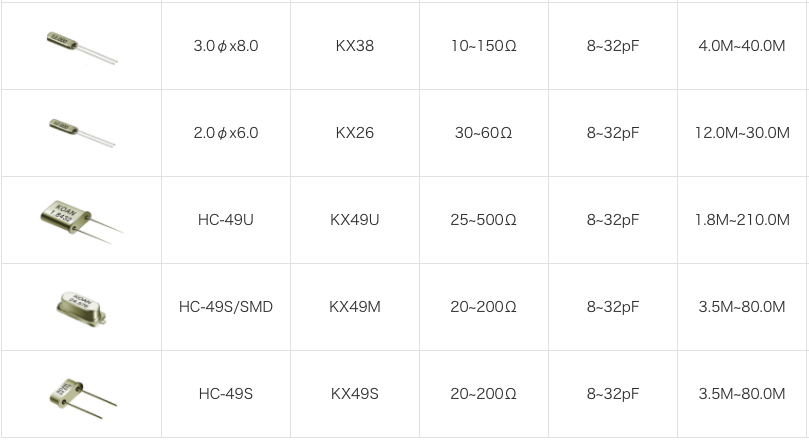

1. DIP可以選擇KX49S/KX49U等MHz頻率：

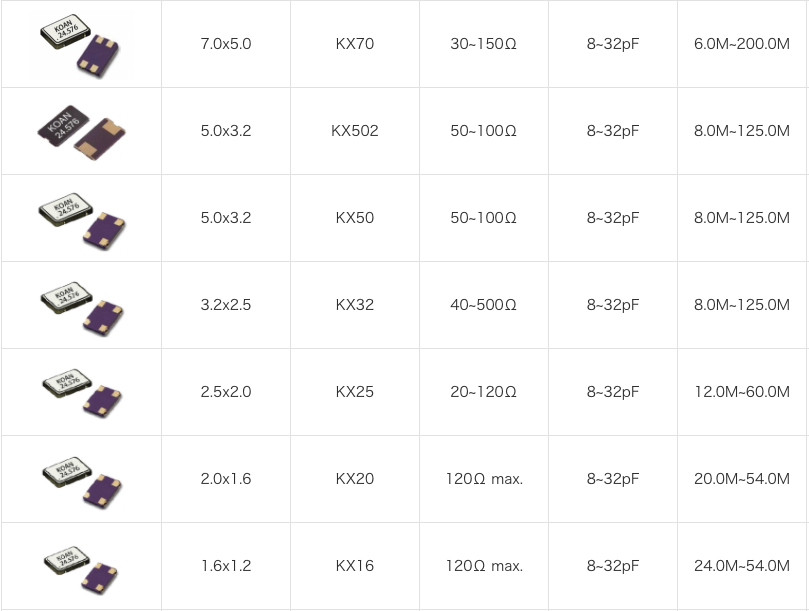

2. SMD可以選擇不同尺寸(1.6x1.2mm ~ 7.0x5.0mm)。其中5.0x3.2mm可以選擇2或者4個焊點。也可以選擇HC-49S/SMD假貼的封裝：
單片機的工作頻率范圍太高會導致運行不穩定。單片機遇到問題無法啟動的時候
，多數情況是石英晶振停振造成的。如果沒有晶振
，就沒有時鐘周期
，無法執行程序代碼，單片機無法工作
。
