無源晶振測試參數：FR和FL

發布時間：2024-08-30 閱讀次數：1510次

石英晶體作為時間或頻率基準源
，其性能直接影響系統的穩定性和精度。了解串聯諧振頻率FR和負載諧振頻率FL這兩個關鍵參數
，可以有效改善電路設計，確保系統在各種條件下穩定運行
。


串聯諧振頻率 FR

FR(Series Resonant Frequency)是指晶振在沒有外部負載電容的情況下
，由晶體本身的機械和電氣特性決定的自然振蕩頻率
。

  • 等效電感L1: 由石英的機械質量決定的。
  • 等效電容C1: 由石英的硬度
    ，電極面積
    ，晶片的厚度和形狀決定的
    。通常
    ，較大的晶片，通常有較低的諧振頻率
    。

在 FR 時，晶振的等效電路表現為一個純電阻
，這時電路的阻抗最低
，能量傳輸效率最高。它是晶體的固有頻率
，不受外部電路的負載電容影響。這個頻率是晶體本身的特征
，由晶體的幾何結構
，和材料性質決定
。更多內容:《晶振電路原理-機械振動及等效電路》

負載諧振頻率 FL

FL(Load Resonant Frequency)是晶振在25℃和特定負載電容條件下測出來的實際工作頻率
。FL也被稱為調整頻率或調整頻差。

FL的值通常比FR大
，因為負載電容引入了相移和改變了電路的共振條件。通常用ppm來表示負載電容對晶振頻率的變化
。FL誤差值越小
，越容易調整電路穩定性
。常見問題: 《晶振頻差不一樣
，可以替換嗎
？》

調整頻差FL和負載電容CL的關系：

TS頻率靈敏度表示晶振頻率隨著負載電容變化而產生的變化量
，單位為ppm/pF。更多內容: 《晶振參數：G靈敏度和TS牽引值》

KOAN測試數據

S&A250B晶振測試設備中包含F(xiàn)L和FR參數的測試

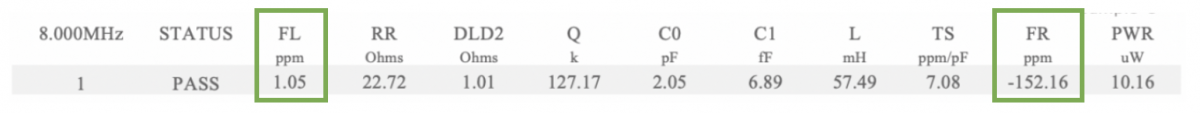

，《一篇文章讀懂KOAN晶振測試報告》了解更多。以下為KOAN無源晶振KX70, 8MHz頻率的實測數據:
  • FR為-152.16ppm
    晶振的串聯諧振頻率FR比其標稱頻率低152.16ppm。這是晶振在無負載電容的情況下的頻率偏差
    。這種偏差可能是由于晶振的制造誤差
    、材料特性或溫度變化引起的
    。
  • FL為1.05ppm
    在特定負載電容條件下，晶振的頻率相對于標稱頻率的偏差為1.05ppm
    。在負載電容的影響下
    ，晶振的頻率變化非常小
    ，頻率穩定性較好。
  • 測試結果表明
    盡管晶振的FR存在較大的偏差
    ，但在負載條件下的FL穩定性良好
    。該晶振在實際工作條件下的性能較為穩定
    。盡量確保負載電容與晶振的設計負載電容匹配，以維持最佳性能
    。

KOAN晶振

我們提供無源晶振和有源晶振，覆蓋多種規格尺寸

，現貨充足
，以滿足客戶需求
。我們的產品質量和技術處于行業領先水平。我們奉行精益求精
、追求卓越
、制造非凡、顧客滿意的質量方針
。公司致力于精細化質量管理
，以滿足客戶對高端產品的需求
。
