晶振參數：G靈敏度和TS牽引值

發布時間：2024-08-22 閱讀次數：1193次

在晶振的設計和應用中

，靈敏度是評估設備穩定性的關鍵因素。G靈敏度主要影響KOAN晶振在加速度和振動環境下的頻率穩定性
； TS靈敏度/牽引值是晶振頻率對負載電容變化的響應
。



G靈敏度(G-Sensitivity)

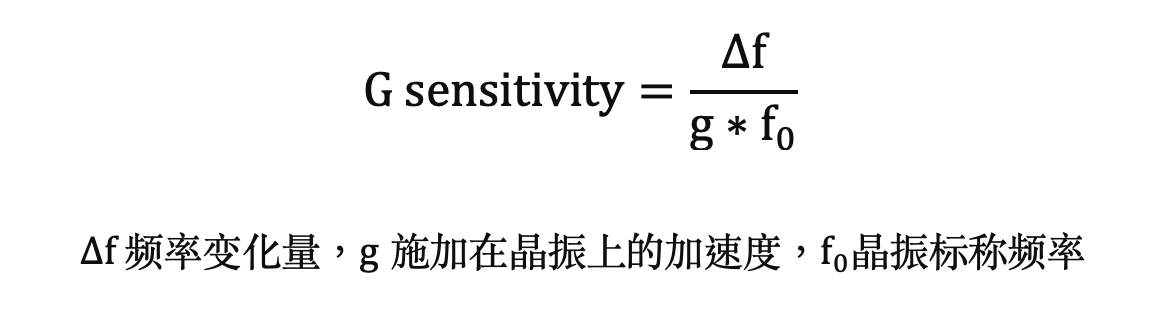

G-靈敏度描述了晶體振蕩器對外部加速度的敏感程度
。在外力作用下
，振蕩器輸出頻率的變化情況。單位為ppb/g
。



  • 高G靈敏度：在振動或者加速度環境下

    ，晶振的頻率波動較大，導致頻率不穩定
    。

  • 低G靈敏度：適合對機械振動或加速度要求較高的應用

    ，如航空及精密導航設備等
    。



相比AT切割晶片

，SC 切割晶體由于具有應力補償功能，因此G靈敏度較低
，能更好地抵抗機械沖擊
。更多內容：《晶振AT切的溫度特性》《晶振SC切的溫度特性》。


石英晶振動力應力可靠性試驗包括跌落

、振動
、機械沖擊、板子彎曲度
。可點擊《石英晶振動力應力可靠性試驗》了解更多
。



TS靈敏度(Trim Sensitivity)

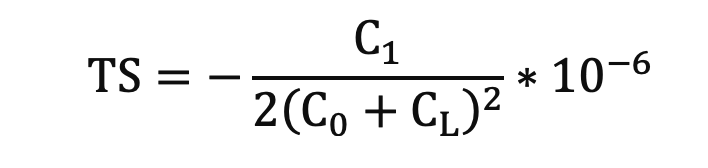

TS靈敏度，也稱為牽引值
，表示晶振頻率隨著負載電容變化而發生的變化量
。單位為ppm/pF。




  • 高TS靈敏度：負載電容較小，TS值較大

    ，則說明晶振頻率對外界雜散電容敏感
    。

  • 低TS靈敏度：晶振頻率對負載電容變化不敏感

    ，則頻率穩定性較高
    。


S&A250B晶振測試設備中包含TS參數的測試，《一篇文章讀懂KOAN晶振測試報告》了解更多

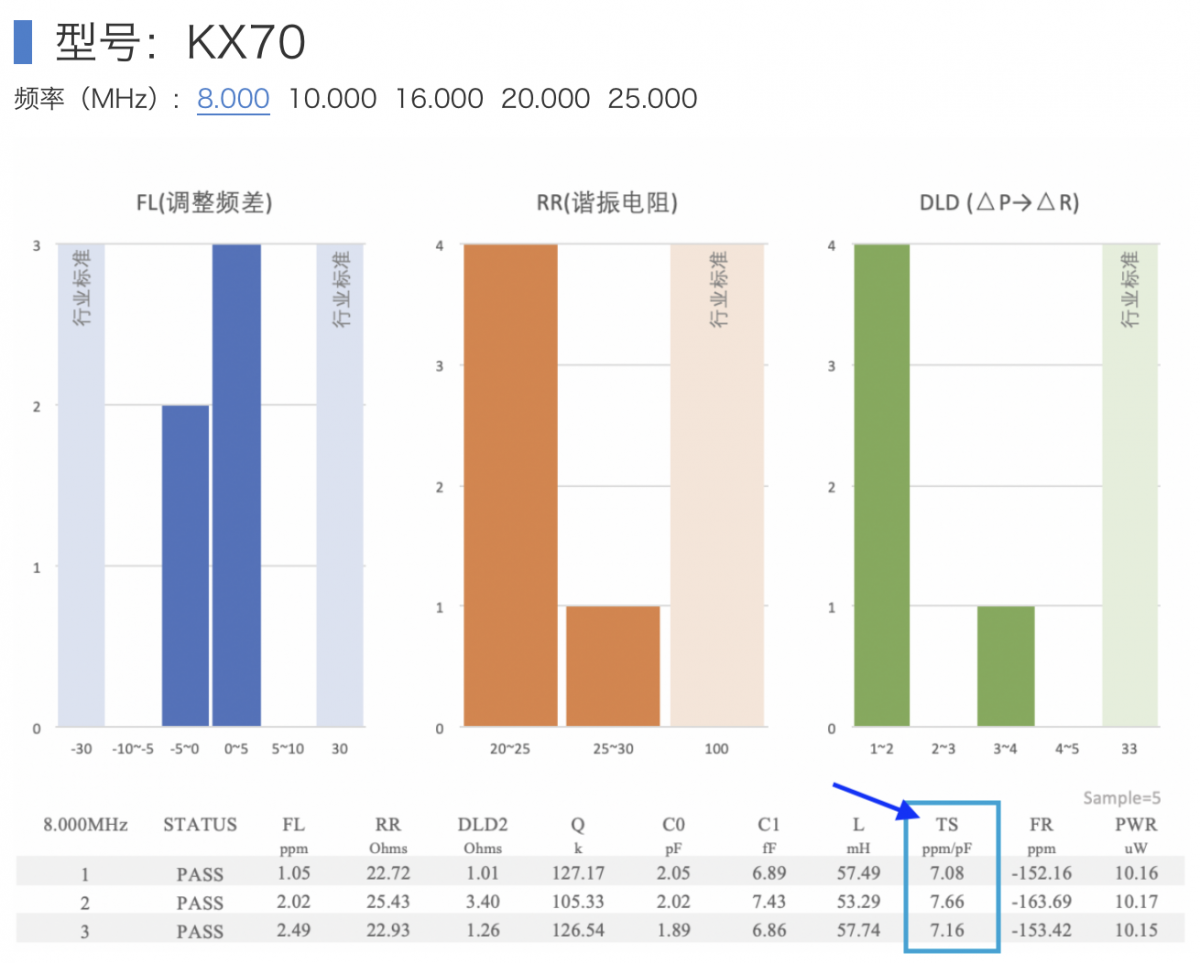

。以下為KOAN諧振器KX70, 8MHz頻率的實測數據:
