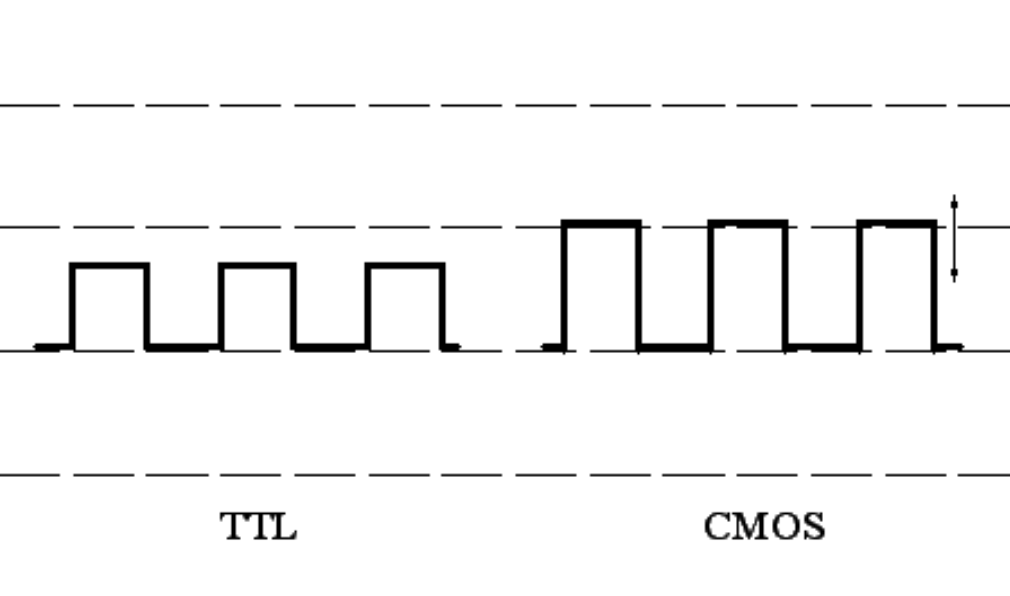

有源晶振的常見輸出波形有分為單端和差分 晶振的單端輸出波形TTL、CMOS 1. TTL (Transistor-Transistor Logic) : 電源電壓通常為5V 功耗: 功耗高，即使在靜態狀態下也會消耗電流。 速度: 開關速度通常比CMOS高 應用: TTL曾是數字電路設計的主流技術，現已逐漸被CMOS取代。 2. CMOS: 標準的CMOS邏輯電平通常為3.3V或5V。邏輯電平在”0“的時候， 通常接近 0V；在”1“的時候，通常接近電源電壓Vcc。 功耗: CMOS的功耗非常低，在切換狀態時才會消耗電流。 應用: 廣泛用于集成電路設計，包括微處理器、存儲器、以及各種數字電路。 3. 高速HCMOS (High-Speed CMOS) 通常工作在3.3V或5V電源電壓下。邏輯電平與CMOS 類似，但邏輯電平通常為更高的電壓,如5V。 功耗: 功耗較低，但相比LVCMOS 略高。 速度: HCMOS的開關速度比標準CMOS快，適用于需要更高速度的數字電路。 應用: 用于高速信號處理和需要高驅動能力的應用。 4. LVCMOS (Low-Voltage CMOS) 低壓LVCMOS通常工作在1.8V/2.5V/3.3V 電源電壓下。 功耗: 具有極低的功耗，適合低功耗應用。 速度: 開關速度通常較快 應用: 常用于電池供電設備和低功耗設計中 問：CMOS和差分波形能否互換？ 1. 信號類型 CMOS: 單端信號。 差分: 通過檢測兩根導線之間的電壓差確定邏輯狀態，抗噪聲能力強。 2. 噪聲干擾 CMOS: 易受電磁干擾，尤其在高速傳輸時。 差分: 對電磁干擾有更強的抵抗力，適用于高速和長距離傳輸。 3. 信號速度和傳輸距離 CMOS: 適用于短距離和中速應用. 差分: 常用于高速、長距離傳輸，特別是對信號完整性要求高的場合。 KOAN晶振提供無源晶振和有源晶振，覆蓋多種規格尺寸，現貨充足，以滿足客戶需求。我們的產品質量和技術處于行業領先水平。我們奉行精益求精、追求卓越、制造非凡、顧客滿意的質量方針。公司致力于精細化質量管理，以滿足客戶對高端產品的需求。 技術支持 關于我們 聯系我們 地址：北京市海淀區知春路豪景大廈B座802室 銷售：010-6210 1903/010-8262 3568 技術：010-6210 2826 郵箱：sales@koan-xtal.com 地址：上海市北京東路668號G435室 電話：021-53082075 傳真：021-53082075 郵箱：shzwyou_88@163.com 。單端有CMOS/TTL輸出 ，輸出功率大，驅動能力強 ，主要應用在數字通信系統時鐘上，用來驅動計數電路 。
、HCMOS 、LVCMOS的介紹，特點和應用如下： 。邏輯電平在”0“的時候，通常在0V至0.8V之間；在”1“的時候，通常在2V至5V之間。
，適合現代高速
、低功耗的數字電路。
，如手機、便攜設備和現代微處理器。
答：非差分波CMOS和差分波形通常不能直接互換或替代，具體有以下幾點不同
