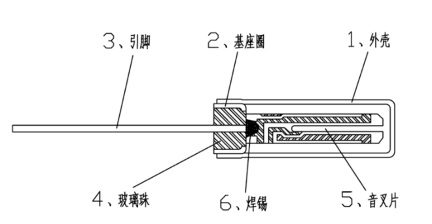

Tuning fork音叉晶振，也叫圓柱晶振，是石英晶體諧振器產品中出現最早，應用最廣的系列之一，最常見的頻率是32.768 kHz, 被廣泛應用于鐘表，手機，PC電腦，工業自動化設備等內部計時器，具有體積小，功耗低的特點，一般0.1μW。如下圖所示，因其內部石英晶片形似音叉，故命名為音叉晶振。

  1. 外殼Cap: 材質鋅白銅Nickel Silver；表面鍍鎳Ni

  2. 基座圈base Ring: 材質可伐Kovar； 表面Sn+Cu

  3. 引線Lead：材質可伐Kovar；表面Sn+Cu

  4. 玻璃珠Glass：材質玻璃Glass

  5. 音叉Tuning Fork：材質水晶SiO2；表面：Ag+Cr

  6. 焊錫Solder：材質SnAgCu

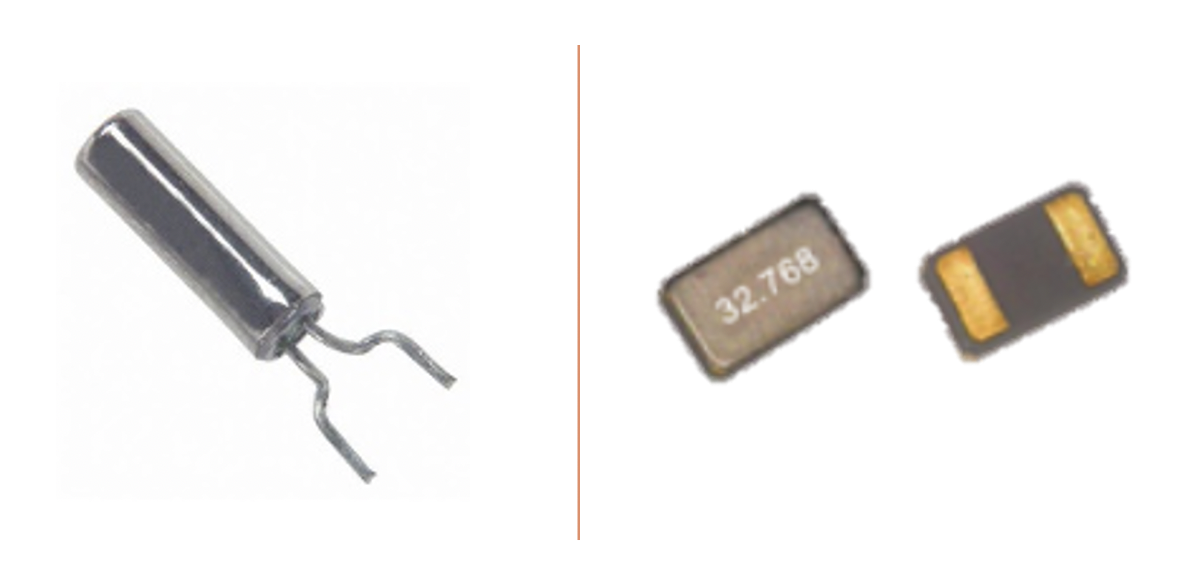

后來，隨著電子產品小型化，低功耗的需求，音叉晶體也必須向小型化發展，于是出現了通過改型來的“貼片晶體”(左圖），再后來出現了時下更流行的貼面音叉晶振(右圖)，最小尺寸可達1210。

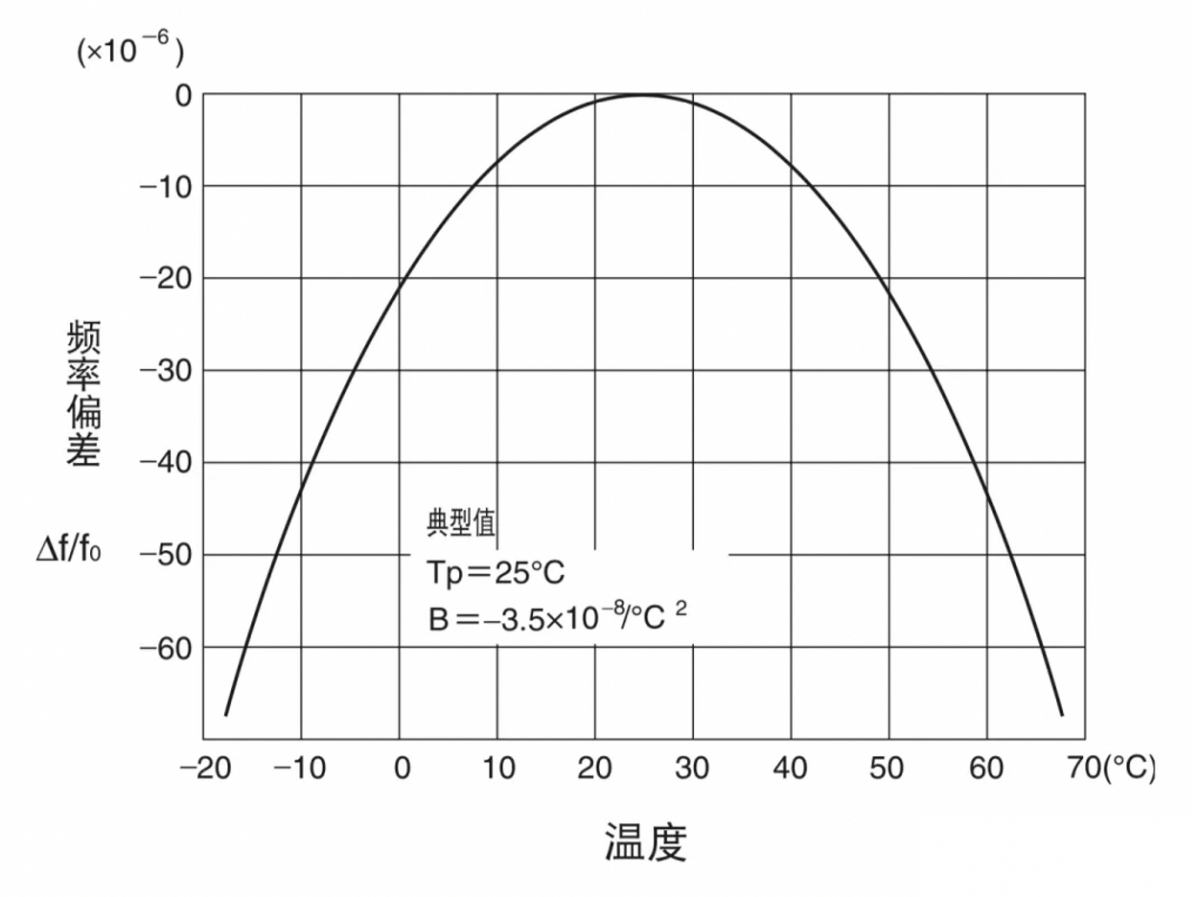

音叉晶振的溫度特性曲線是負二次方程曲線。呈現出以理想室溫+25°C為中心的向下拋物線，溫度走低或走高都會使頻率穩定度變差。所以需要考慮使用環境溫度和精度。常用頻率為32.768KHz。大部分電子產品都需要晶振提供時鐘頻率。音叉晶體更是非常重要的器件。

音叉晶體的頻率溫度特性近似為：-0.035ppmx(T-25)^2;

貼片晶體的頻率溫度特性近似為: -0.04ppmx(T-25)^2。
