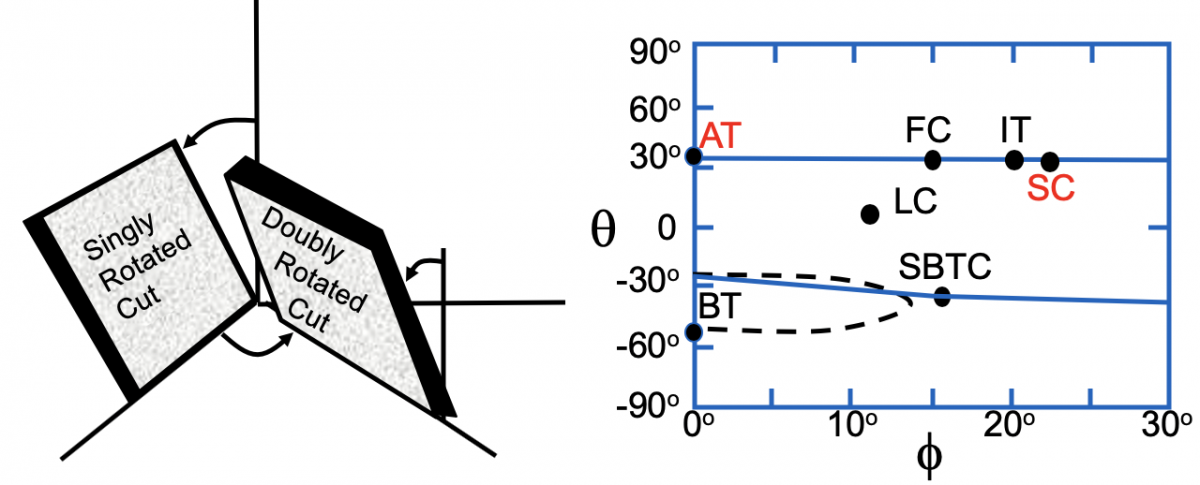

在高精度石英晶體振蕩器系列如OCXO恒溫晶振, 通常會使用到SC切割（也叫應力補償切割） 的石英晶片。SC切切割角度是基于x,y,z基礎坐標的雙旋轉如左圖所示。雙旋轉的切角分別為21.93°（橫坐標） 和 34.11°（縱坐標）如右圖所示
。SC切晶振的頻率范圍一般是0.5~200 MHz
。
使用SC切割的振蕩器通常具有以下優點：
1. 開機特性好，通電后可快速達到穩定的工作頻率
。這基于SC切對熱變化和物理應力的低敏感度
。
2. 老化率低 。基于SC切的低應力，由應力弛豫造成的老化會很小
，用此切割的振蕩器天老化率一般是10^-11~10^-12。
3. 振幅效應小。SC切割振幅效應大約是AT切的一般
，所以SC切的振蕩器激勵功率可以大一倍并且不增加老化。
4. 頻率短期穩定度和相位噪聲好。高激勵功率可以是白噪聲減低
，從而實現了較低的遠端相噪，可達-170dBc/Hz
。其對應力和熱沖擊低敏感度的特性
，使用SC切割的振蕩器近端相位噪聲也很出色，可達-120 ~ -140dBc/Hz @10 Hz
。
當然SC切也有其缺點：
1. 使用SC切割的振蕩器通常功耗更高。
2. 加工難度大，成本高。SC切割的容錯率很低，一般是 ±10" ，而AT切一般是±30"。
3. 頻譜比較復雜，有多種振動模式，一般選用C模式，需要抑制其它振動模式。

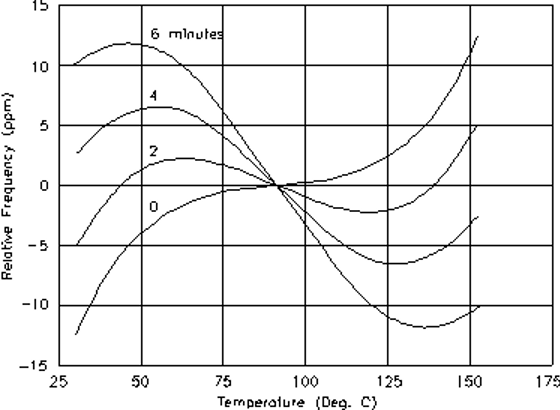

SC切割的溫度特性曲線如下圖：
基于以上SC切割的優缺點，SC切割的石英晶體振蕩器通常會應用于軍事，航天，精密儀器，遙控遙測通信，雷達 ，電子對抗等領域。

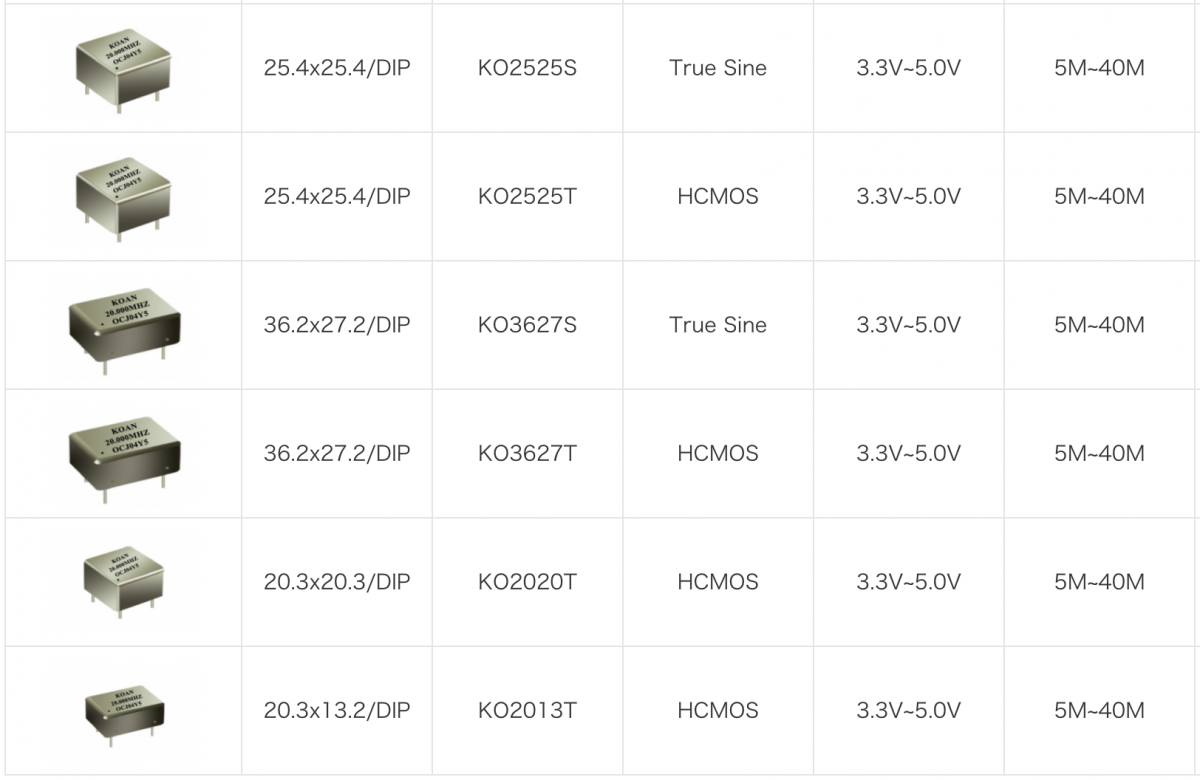

KOAN目前提供以下尺寸的恒溫晶振：
