我們?cè)谫徺I振蕩器或者查看產品規格書時會出現 ‘輸出波形’ 這個參數 。普遍的輸出模式有CMOS, TTL, LVDS, HCSL, Sine Wave等
。那這些輸出都有什么特性，又有什么優缺點呢
？下面
，我將帶著大家了解一下各種輸出模式吧。
KOAN晶振家族中的輸出波形普遍分為方波Square Wave和正弦波Sine Wave兩類 。其中方波有非差分和差分的選擇
；正弦波分類準正弦波和削峰正弦波的選擇。
方波的輸出功率大 ，驅動能力強，但是諧波分量豐富
。主要應用在數字通信系統時鐘上

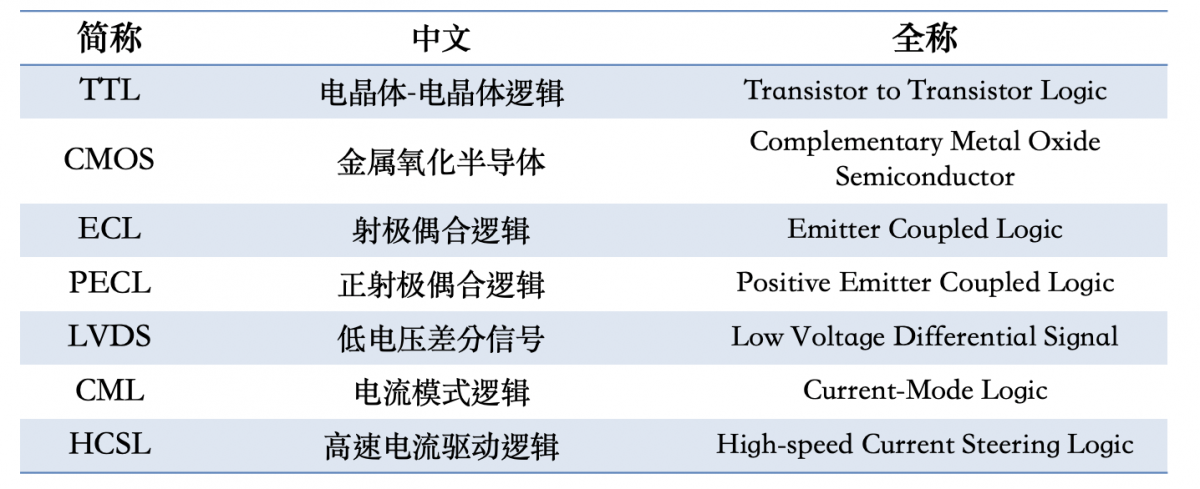

，用來驅動計數電路。下面列出來屬于方波類別的波形
，見表1：
非差分波 Non-Differential Wave:
TTL/CMOS： 功耗低，傳送時間慢， 電壓控制器件。CMOS噪聲容限比TTL大，輸入阻抗比TTL大。

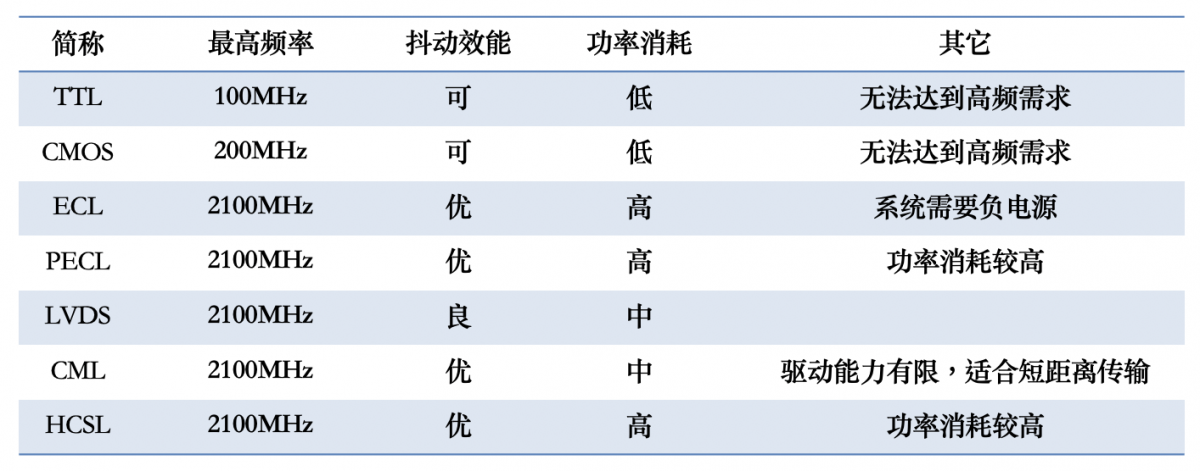

差分波 Differential Wave:
(P)ECL是高速領域內一個非常重要的邏輯電路。它電路速度快，驅動能力小，噪聲小，高頻。但是功耗大，不同的電平不能驅動。廣泛應用于高速計算機，數字通信系統，雷達，測量儀器，頻率合成器等。
LVDS為低電壓差分信號; HCSL為高速電流驅動邏輯。

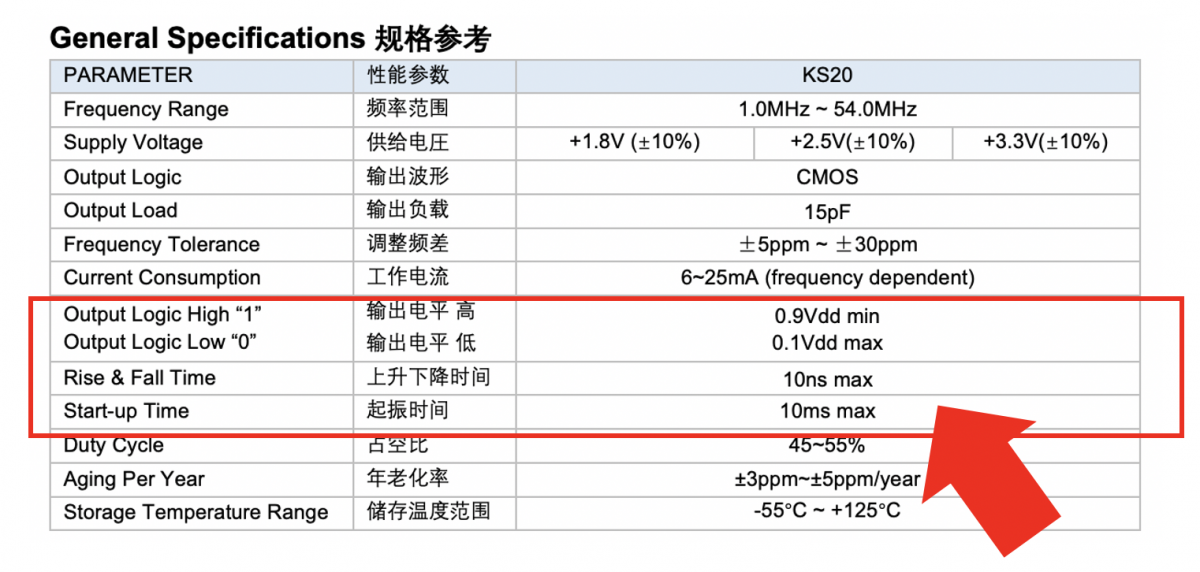

以KS20的參數規格為例，方波的主要參數有輸出電平，占空比，上升下降時間：
? 正弦波Sine Wave
正弦波的功率不如方波，但是其諧波分量小。
準正弦波True Sine Wave: 負載阻抗50Ω，諧波分量小 。其應用于射頻信號處理
，頻率源等
。

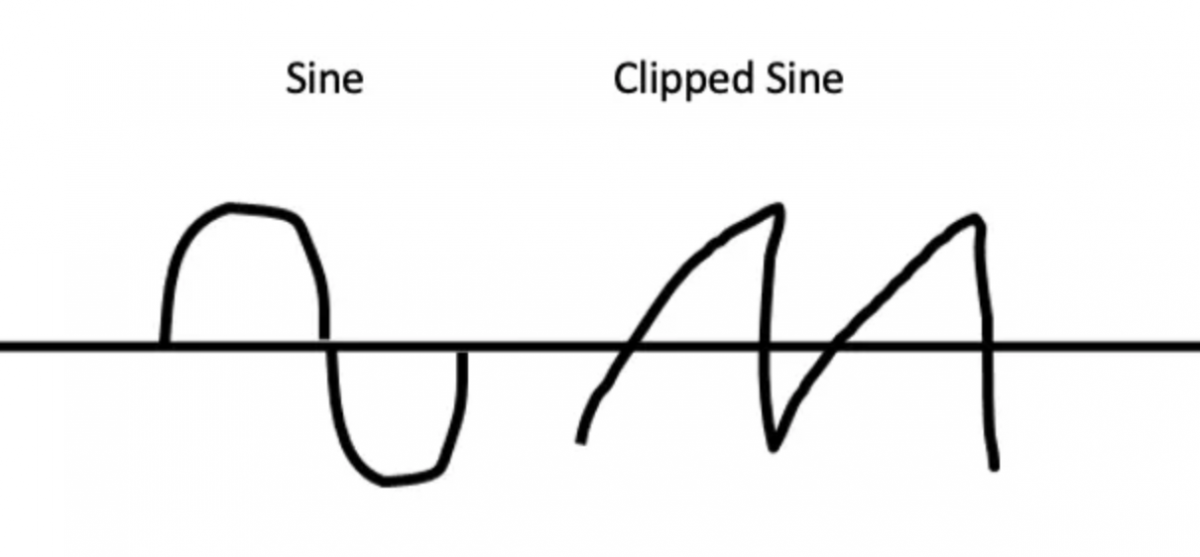

削峰正弦波Clipped Sine Wave:諧波分布小 ，驅動能力比方波弱，負載10k//10PF時Vp-p為0.8Vmin
