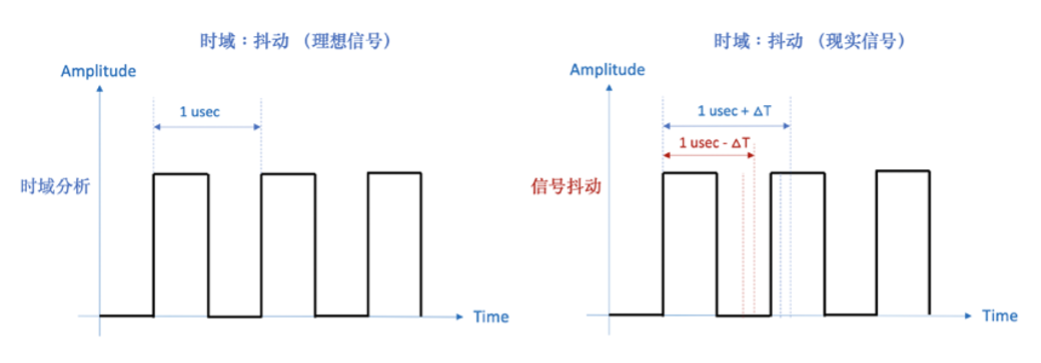

在所有通信領域中都存在抖動現象，也是最不受大家歡迎的。抖動是從理想和真實的周期性信號推斷而來的，可以用頻譜密度來表示。抖動可能由熱噪聲，負載狀態，電源波動，相鄰電路干擾而產生。抖動可能導致顯示器閃爍，影響處理器的性能，傳輸數據的丟失等情況。根據不同的應用，選擇可接受的抖動值。

1. 晶振有兩種主要類型的抖動: 總抖動=隨機抖動+確定性抖動

• 確定性抖動在幅度上是有界的，可預測，信號上升和下降時會導致數據幅度不規則，邏輯電平可能會不規則。

• 隨機抖動是無界的，不可預測，通常由熱噪聲引起。如果幅度足夠大，會導致隨機時序誤差或者抖動。

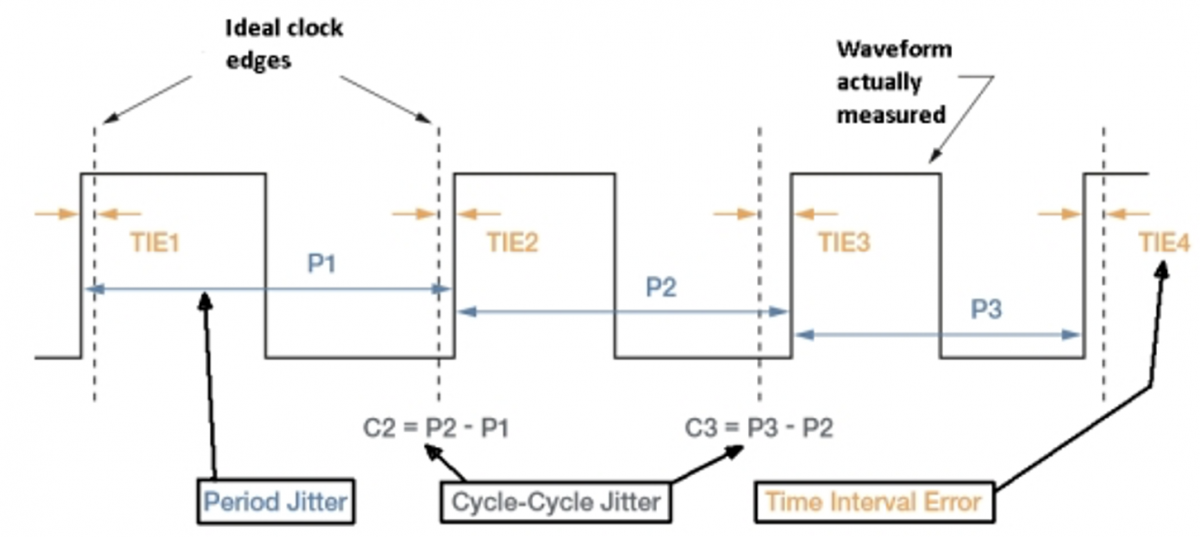

2. 根據計算方式不同，將分為以下三種抖動

（圖片來源于網絡）

• 周期性抖動Period jitter：指的是任何一個時鐘周期和理想周期的差異。周期抖動在同步電路中很重要。

• 周期間抖動Cycle to cycle jitter：任意兩個相鄰的時鐘周期的持續時間差異。在微處理器或者RAM接口的應用中可能很重要。

• 時間間隔誤差Time interval error: 上升沿和理想值的時間差。

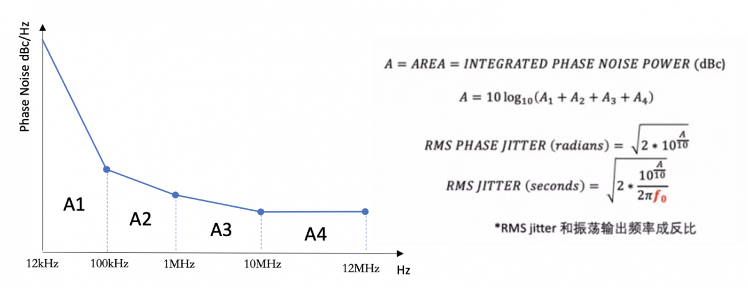

3. 抖動計算公式

通常使用信號分析儀（SSA）測量抖動或相位噪聲。如果沒有分析儀，也可以通過公式進行計算：

4. 了解KOAN晶振的優勢

KOAN晶振公司總部配備了E5052B信號分析儀器(相位噪聲和抖動)、S&A280B(振蕩器)、S&A250B(諧振器)測試儀器，以及高低溫箱，抗沖擊試驗設備。我們能夠檢測溫度、負載和功率電壓變化條件下的頻率穩定性。我們的宗旨是:精益求精，追求卓越，實現KOAN晶振與外圍電路的精準化匹配。

5. 如何選擇KOAN低抖動晶振

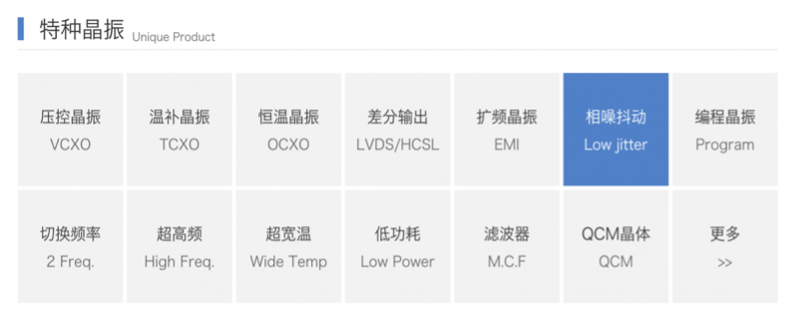

• 在官網首頁中選‘相噪抖動’特種晶振類別。

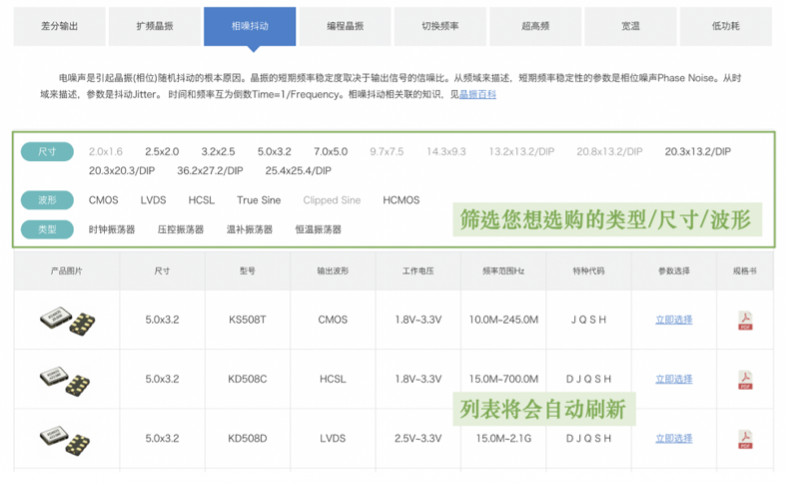

• 進行篩選

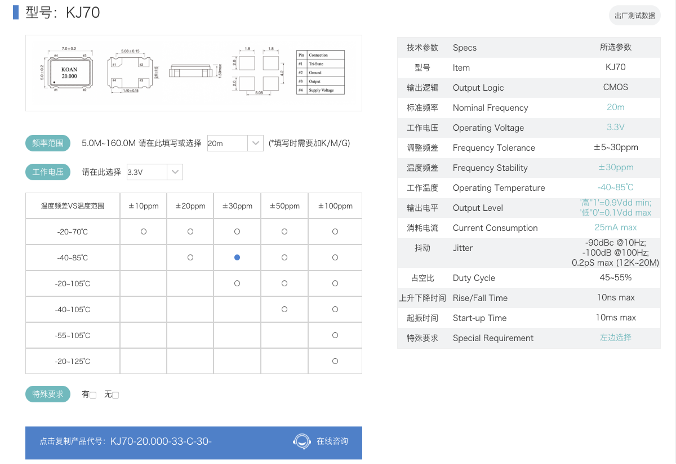

• 進入?yún)?shù)選擇，您可以勾選參數，右側的規格書為您提供參考。復制生成的產品代號后，您可以和KOAN客服在線溝通。
