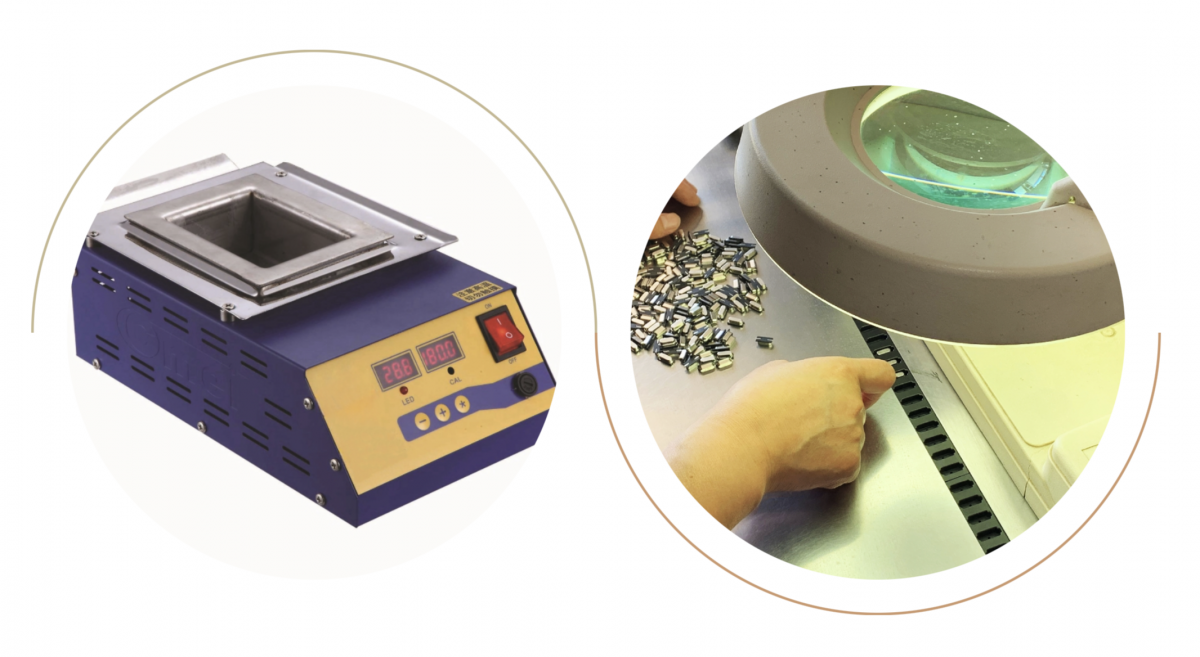

可焊性和耐焊接熱試驗?zāi)康模捍_定晶振能否經受焊接（烙焊、浸焊、波峰焊或回流焊）端頭過程中所產生的熱效應考驗。耐焊接熱試驗可以參照GJB 360B.208/210方法試驗要求。試驗設備有熔錫爐和放大鏡。

試驗?zāi)康模?/strong>

• 耐受性：評估晶振能否承受高溫環境；

• 可焊性：評估材料能否用于焊接；

• 穩定性：在高溫下，評估材料能否會變形融化等。

具體規范：

焊料溫度260℃±5℃ 10秒 3次，其中SMD產品保持30秒1次：

• DIP直插晶振：錫面離本體1.5mm;

• SMD貼片晶振：錫覆蓋PAD。

試驗過程影響：

如果焊接操作不當會對晶振造成損傷，嚴重時會造成停振；或造成軟傷害，即使可以正常工作，在未來的使用中也會造成停振的現象。KOAN晶振安裝焊接環節需要格外的注意。焊接分為手工和機器焊接：

• 手工焊接：烙鐵頭應該控制在350℃/3s，或者260℃/5s；

• 機器焊接：回流焊主要用于貼片晶振的焊接(例如KS32, KS50, KS70...); 波峰焊用于插件元件(DIP封裝，例如KS08, KS14...)。
