晶振靜電容C0過大
，會怎么樣
？

發布時間：2023-07-14 閱讀次數：1219次

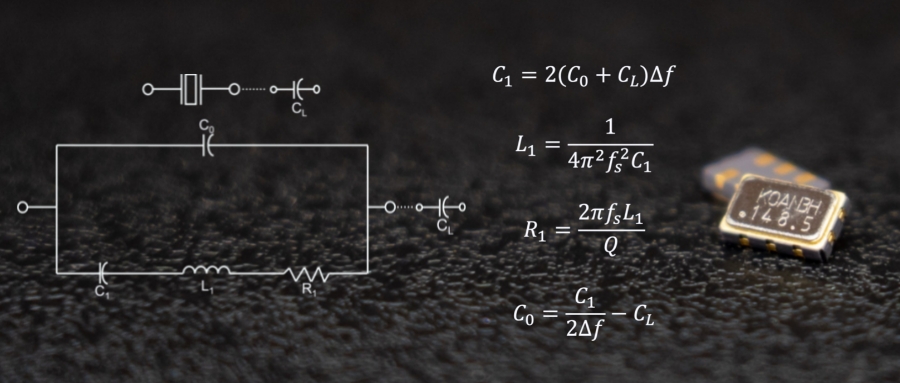

石英晶體在設備中用作時間或者頻率的基準源。石英晶體諧振器可以當做一個機械振動系統

。機械振動系統和電路是“等效”的
。


靜電容C0指的是晶體兩引腳之間的電容

，是以水晶為介質
，由兩個金屬電極形成的電容
。與晶片電極面積(或晶體體積）大小和頻率大小正比。靜電容C0太高會產生較大的副波
，影響頻率穩定性
。

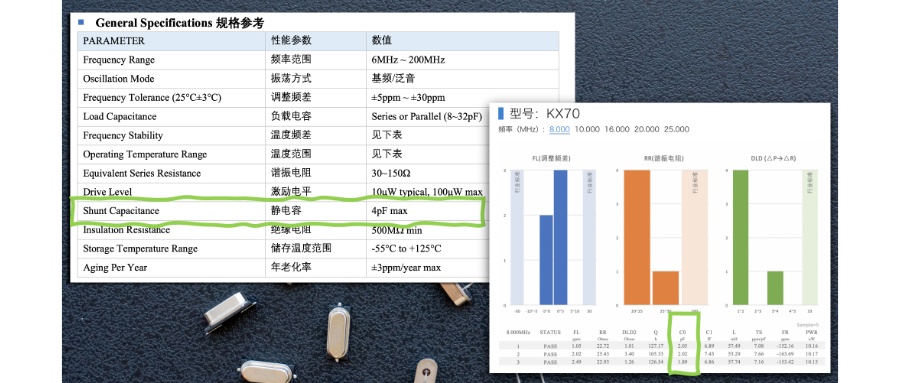

以KOAN晶振KX70為例：8.000MHz的無源晶振C0在產品規格書中定義為4pF最大，在我們的實際測數據中

，C0值控制在2pF上下，因此晶振的輸出穩定性得到保障
。






如果負載電容CL很大

，靜態電容C0的改變對頻率變化的影響很小，頻率更加穩定
。所以負載高
，遠端相位噪聲好；若數過大
，則很難調整到標稱頻率
，晶振不容易起振。相反
，如果負載電容CL很小
，靜電容C0的微小變化會造成頻率的明顯變化。近端相位噪聲好
，容易調整頻率
，晶振容易起振。

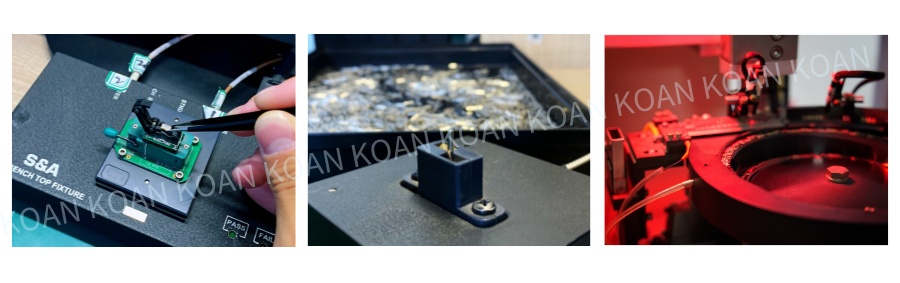

KOAN晶振公司配備了E5052B信號分析儀器(測量相位噪聲和抖動)

、S&A280B
、S&A250B測試儀器，以及高低溫箱
，抗沖擊試驗設備
。我們能夠檢測在溫度、負載和功率電壓變化條件下的頻率穩定性
。我們可以快速高水平滿足客戶的需求
、精準化匹配、快速故障分析。
