等效電路圖：
石英晶體的壓電諧振現象可以用等效電路來模擬。等效電路包括靜態電容C0，動態電容C1,諧振電阻R1,以及動態電感L1
。晶體兩引腳之間的電容為靜態電容C0
。在不考慮C0時，諧振電阻RR近似等于晶體的動態電阻R1和等效串聯電阻ESR
。
RR,R1,ESR概念解釋：
RR: 晶振諧振電阻, 又被叫為晶振內阻/晶振電阻，是晶振本身的電阻 值。大小值取決于晶體內部摩擦
、電極
、支架等機械性振動時的損失，以及周圍環境條件等的影響損失
。
R1: 表示晶體在固有諧振頻率下的等效阻抗，與Q值成反比。Q值是由生長的水晶料品質決定的
。
ESR: 等效串聯電阻，表示能耗。與Q值成反比
，Q值越高
，固有頻率則越穩定。
晶振諧振電阻過大，會怎么樣：
目前市場朝著小型化發展，諧振電阻RR也會增大，負載電容CL會降低
。RR大
，起振需要的功耗大，激勵電平不變
，內阻過大會造成起振困難
。

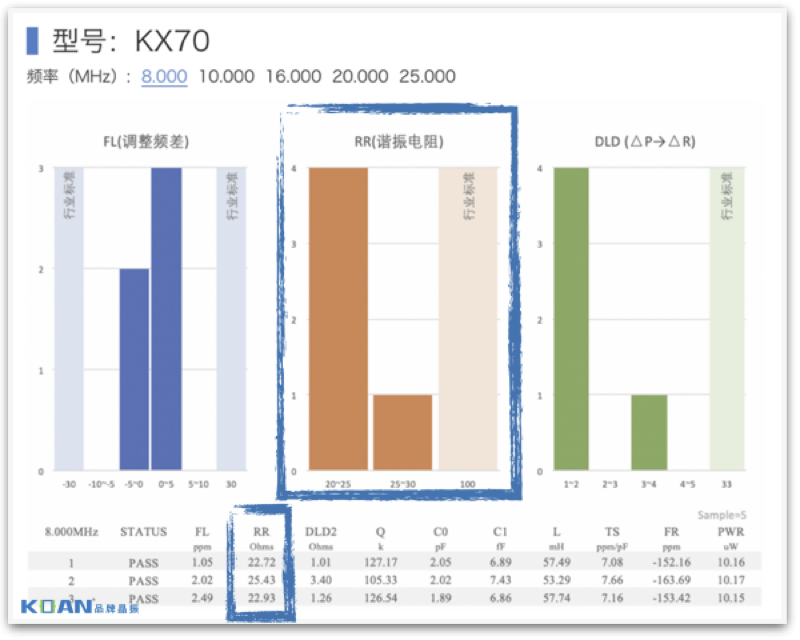

晶振各項參數的分析應使用專業晶振測試儀器。S&A250B網絡分析儀可以測量各尺寸直插及貼片石英晶體諧振器 ，可以提供精確的
，重復性好的晶體測量方式，測量超過40種不同的參數
。S&A280B測量石英晶體振蕩器
，分析輸出波形及各類電性能參數
。KOAN凱擎小妹認為判斷晶振性能優良還需要結合頻率誤差、溫度穩定性
、起振時間
、相位噪聲與抖動等參數。KOAN可以快速高水平滿足客戶的需求
、精準化匹配
