為了滿足諧振條件讓晶振起振正常工作，無源晶振電路還需要兩個電容。其電路設計可以參考皮爾斯振蕩器電路
。

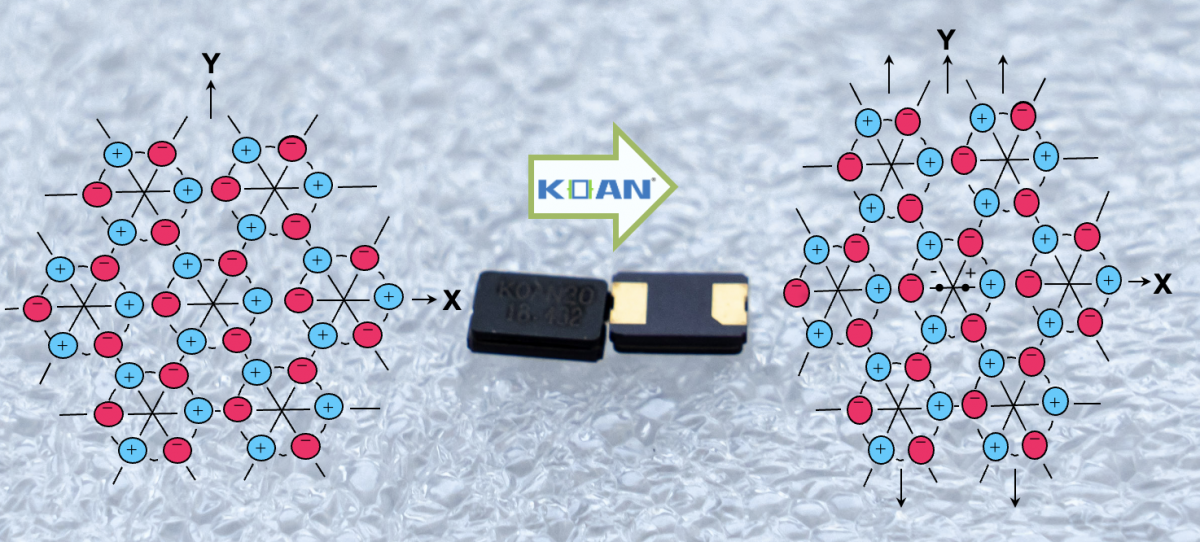

石英晶體的化學式為二氧化硅。當石英晶體受到壓力，表面會產生電荷
。對晶片兩端的電極施加電壓時
，晶體會產生機械變形。這被稱為壓電效應。更多：《
無源晶振工作原理》配圖為陶瓷面諧振器: KX502
更多：《陶瓷晶振和石英晶振的區別》
皮爾斯電路是射極接地的并聯振蕩電路；皮爾斯振蕩器Pierce Oscillator是晶體X1兩端的引腳和單片機內部的放大器(Amp)，再匹配電容C1和C2，以及電路Rf和Rd組成的。皮爾斯振蕩器電路工作有效且穩定。更多：《皮爾斯振蕩電路設計和晶振選型》
每個晶體的負載電容值是已知的 。如果MCU寫明需要特定負載電容的諧振器
，用戶仍需要精準匹配外部電容使其正常工作，否則可能會導致不起振
。32.768kHz晶體常用的負載電容有6
，7，9
，12.5pF
。MHz晶體常見的有8，9，12
，15
，18，20pF

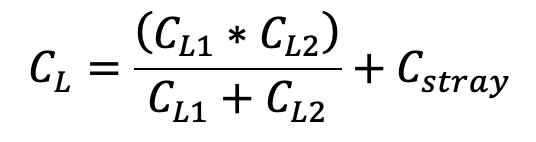

。根據負載電容選擇匹配電容C1和C2：
雜散電容Cstray的值一般為4~6pF，大小值取決于電路的走線布局 ，處理器的引腳電容等
。通常匹配電容相等：
1. 32.768kHz的晶體和振蕩器主要應用于實時時鐘
