晶振的封裝分為SMD貼片晶振和DIP插件晶振。焊接分為手工和機器焊接(回流焊和波峰焊)。
回流焊主要用于貼片晶振的焊接。在焊盤上涂上焊錫膏后，把電子元件貼裝在焊盤上。將空氣或者氮?dú)饧訜岬阶銐蚋叩臏囟群?，吹向已?jīng)貼裝好的線路板上。焊料融化后和主板粘結，達到元件焊接在電路板上的目的。
焊接步驟：預熱區 → 加熱區 → 冷卻區
焊接流程：印刷焊錫膏 → 貼裝元件 → 回流焊 → 清洗
近年來，晶振的封裝尺寸朝著小型化發展,例如便攜式設備需要對封裝有嚴格的要求。

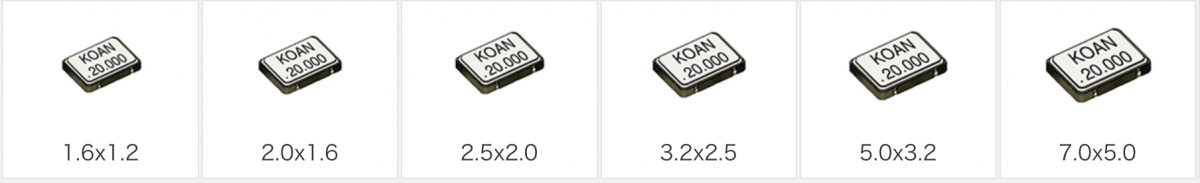

| 1612 | 諧振器KX16, 溫補晶振KT16CS |
| 2016 | 諧振器, 振蕩器, 溫補晶振都有此尺寸選擇 |
| 2520 | LVDS和HCSL差分晶振可供選擇 |
| 3225 | 主流晶振封裝 |
| 5032 | 主流晶振封裝，有防電磁干擾晶振選擇 |
| 7050 | 應用比較廣泛的尺寸，有多種特性晶振選擇 |
把插件元件放置到電路板上，再融化焊料讓焊接面和高溫液態錫接觸。使用泵機把融化的焊料噴流成焊料波峰將電子元件的引腳通過焊料波峰與電路板連接。
焊接的四個部分：噴霧 → 預熱 → 錫爐 → 冷卻
焊接流程：插件 → 涂助焊劑 → 預熱 → 波峰焊 → 冷卻 → 切除多余的引腳 → 檢查
圓柱諧振器如果焊接溫度過高或者加熱時間過長會引起玻璃珠部分和內部結構損壞。焊接過程一定要規范操作，對焊接的時間和溫度要嚴格的把控。

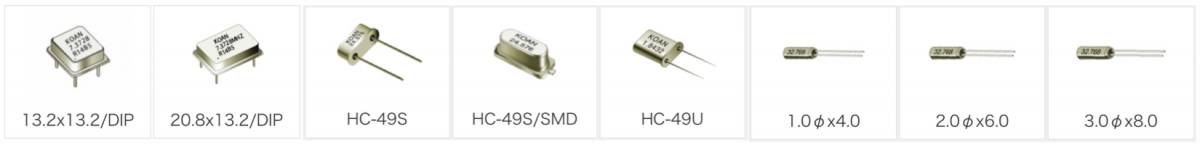

| DIP08/14 | KS, KV, KT系列都有此尺寸的選擇 |
| 49S | 封裝尺寸10.5*3.5*3.8mm |
| 49SMD | 49S直插改型而來的假貼晶振 |
| 49U | 封裝尺寸11.05*4.65.13.46mm |
| 圓柱1x4 | 僅有32.768kHz頻率 |
| 2x6/3x8 | kHz和MHz頻率選擇 |
焊接溫度過高或者時間過長，晶振內部電性能指標出現異常引起的不起振。KOAN晶振分為手工焊接和機器焊接(波峰焊和回流焊)。手工焊接烙鐵頭溫度控制在350℃/3s或者260℃/5s。如果焊接操作不當會對晶振造成損傷，嚴重時會造成停振；或造成軟傷害，即使可以正常工作，在未來的使用中也會造成停振的現象。
