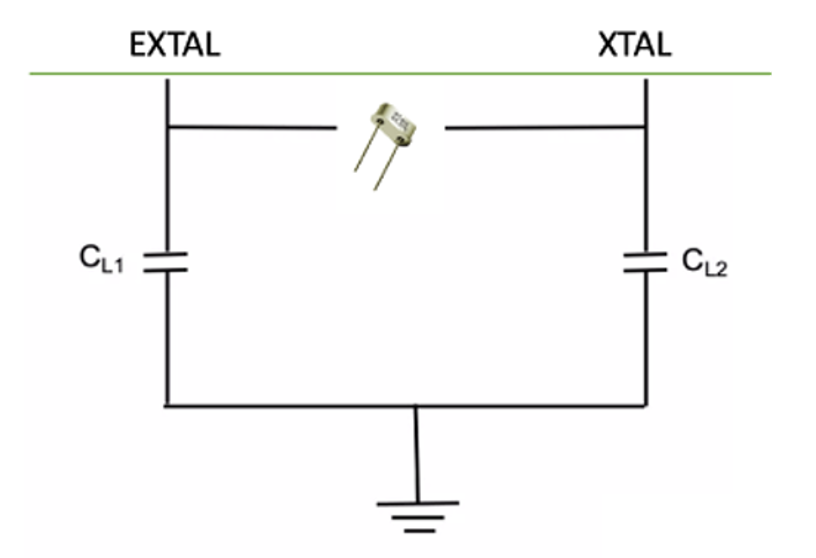

電路板上的芯片附近總有晶振的身影，芯片的規格書中也寫到了晶振的連接引腳圖
。不同于振蕩器
，諧振器需要匹配外部諧振電路才可以輸出信號，自身無法振蕩
。
每個晶體都有負載電容值。32.768kHz晶體常用的負載電容有6，7
，9，12.5pF
。MHz晶體常見的有8
，9
，12
，15，18
，20pF
。
如果MCU寫明需要特定負載電容的諧振器，用戶仍需要精準匹配外部電容使其正常工作，否則可能會導致不起振
。
根據負載電容選擇匹配電容C1和C2：
雜散電容Cstray的值一般為4~6pF，大小值取決于電路的走線布局，處理器的引腳電容等
。
通常匹配電容相等：
如果負載電容CL很大，靜態電容C0的改變對頻率變化的影響很小，頻率更加穩定
。所以負載高，遠端相位噪聲好
；若數過大
，則很難調整到標稱頻率，晶振不容易起振
。相反
，如果負載電容CL很小，靜電容C0的微小變化會造成頻率的明顯變化
。近端相位噪聲好
，容易調整頻率
，晶振容易起振
。更多:《
晶振參數：相位噪聲&抖動》在選擇晶體的負載電容時，我們要盡量權衡能量損耗和頻率的穩定性 。
激勵功率: 如果激勵功率過大可能破壞晶體的內部機理，引起振蕩頻率異常 、穩定度下降
、頻率失真等現象，更為嚴重的導致電極受損
。在電路設計時
，KOAN小妹建議您確認所使用的激勵等級絕對不超過最大激勵等級。
焊接: 如果焊接操作不當會對晶振造成損傷 ，嚴重時會造成停振；或造成軟傷害
，即使可以正常工作
，在未來的使用中也會造成停振的現象。更多：《
晶振焊接：回流焊&波峰焊》
PCB布局: 如果PCB板很大需要進行切割，那么切割的邊緣會因?yàn)樽冃味a(chǎn)生機械張力
，會對晶振產生影響
。晶振需要遠離PCB板邊緣的地方。凱擎小妹建議應優先將晶振放在中間的地方
。
晶振各項參數的分析應使用專業晶振測試儀器。S&A250B網絡分析儀可以測量各尺寸直插及貼片石英晶體諧振器，可以提供精確的，重復性好的晶體測量方式，測量超過40種不同的參數。S&A280B測量石英晶體振蕩器，分析輸出波形及各類電性能參數。判斷晶振性能優良還需要結合頻率誤差、溫度穩定性、起振時間、相位噪聲與抖動等參數。KOAN可以快速高水平滿足客戶的需求、精準化匹配、快速故障分析。
