RF工程師在設計電路時要做出一個重要的決定：選擇正確類型的振蕩器并確定最適合應用的信號輸出。在本文中，KOAN凱擎小妹將介紹溫補振蕩器(TCXO)及其產生的削波正弦波(Clipped Sine) 。
OCXO對比TCXO

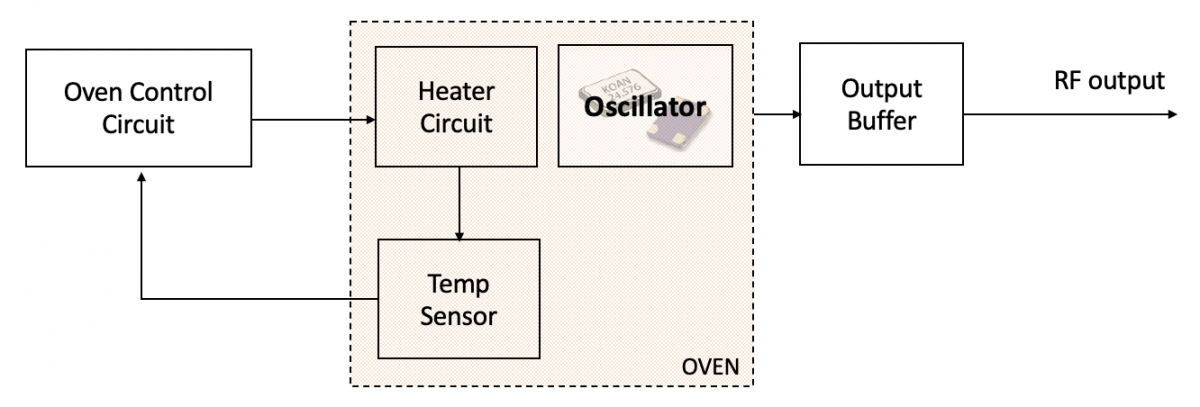

恒溫晶振OCXO將高精度的晶體和振蕩電路放置于恒溫槽中 。恒溫槽保護晶體不受到外部溫度變化的影響
，從而避免石英晶體頻偏
，達到穩定的頻率輸出
。然而，高功耗是OCXO的主要缺點
，不適合使用在含有電池的設備中。其次
，恒溫晶振需要較長的預熱時間
，隨著運行狀態的穩定，耗電量也會穩定
。

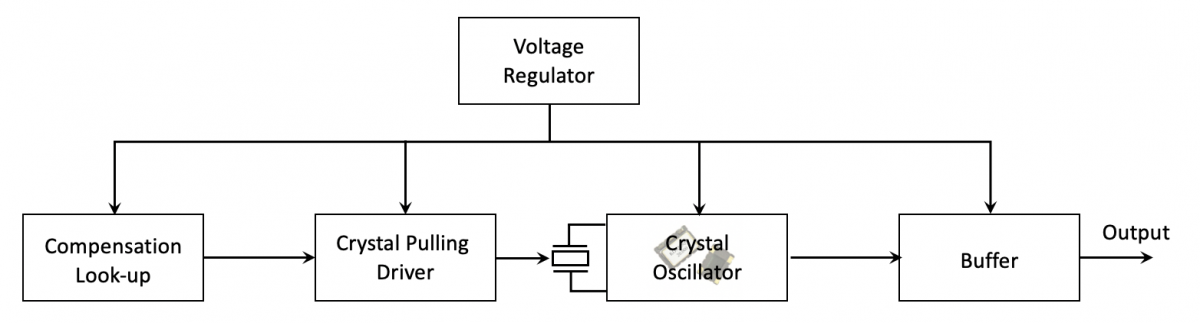

溫補晶振TCXO利用壓電晶體的物理特性，通過溫度補償電路減少環境溫度對振蕩頻率的影響，從而提高頻率穩定性
。
相比較，TCXO只需要OCXO的1%的電流消耗，而且預熱時間短
。在很多應用中，TCXO是一種更經濟的選擇
。

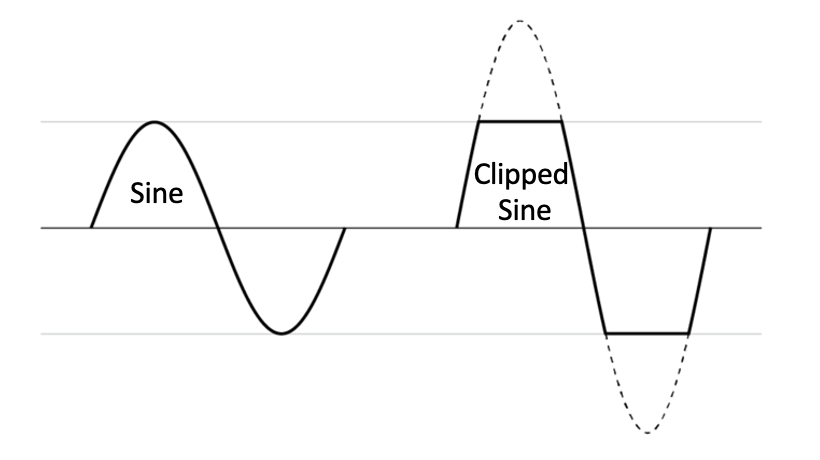

Sine對比Clipped Sine
所有的無源晶振都是正弦波Sine輸出
，也是晶振的默認輸出波形。削峰正弦波Clipped Sine是通過限制信號的輸出來防止到達最高點或最低點
。在不衰弱相位噪聲性能的條件下
，創造出的方波輸出。
削峰正弦波輸出TCXO
TCXO頻率精度和溫度特性遠高于普通振蕩器，低于恒溫晶振
。但不需預熱且功耗低，從而在野外作業
，移動設備
，通訊導航設備中廣泛應用。削峰正弦波輸出的TCXO具有低功耗
，更好的老化率和頻率穩定性
，以及相位噪聲優于CMOS輸出。

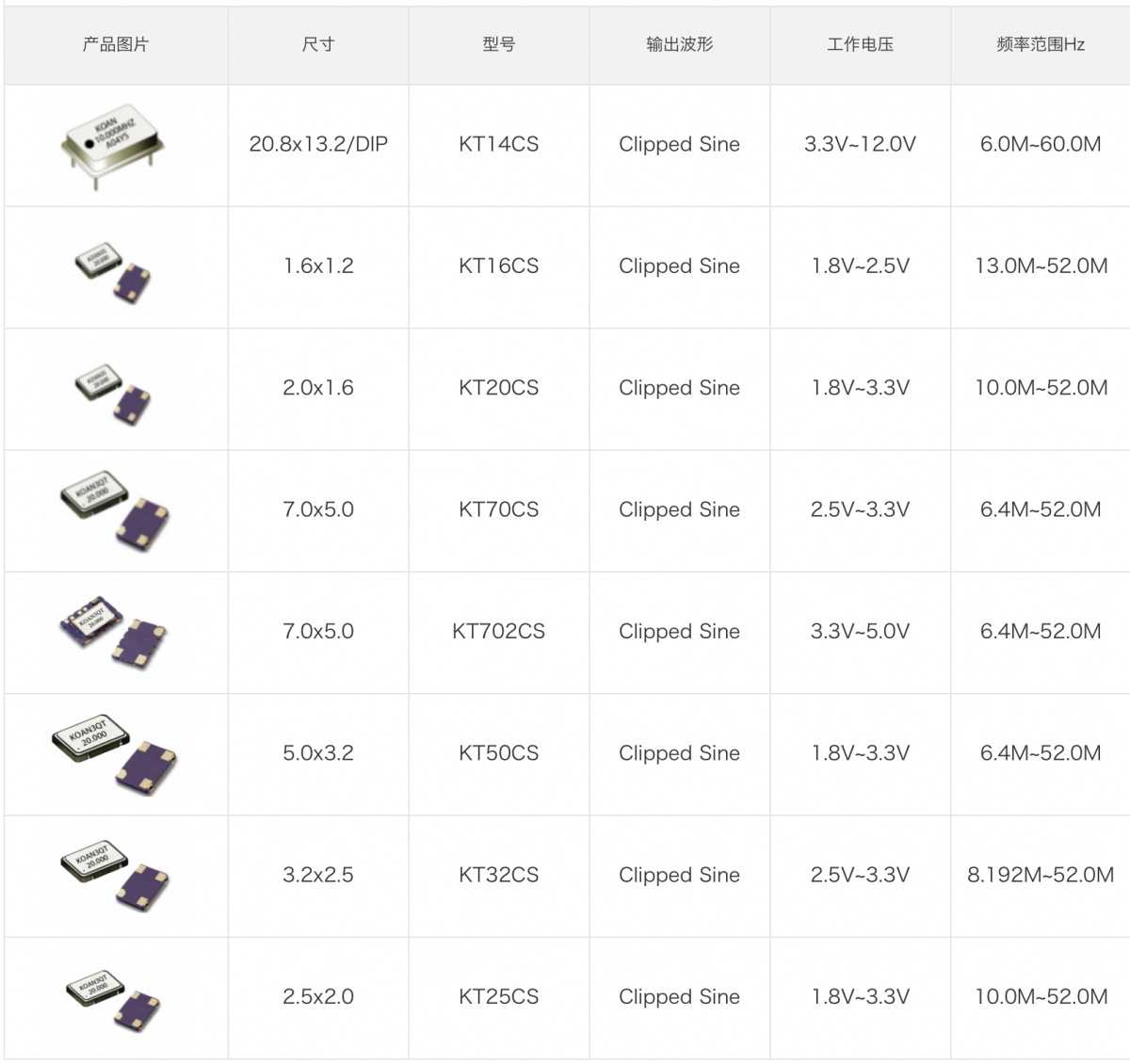

KOAN解決方案: KT__CS
KOAN-TCXO系列有多款波形可供選擇(CMOS, LVDS, Sine, Clipped Sine) 。其中
，削峰正弦波TCXO有貼片(1612~7050尺寸）和直插(DIP14)
