。像高速通信
，復雜調制方案，出色的信噪比之類的應用
，KOAN晶體振蕩器將優于MEMS振蕩器
。石英材質擁有低抖動，極高的Q值
，以及出色的時間和溫度穩定性
。
下面我們將對比6個晶體振蕩器和MEMS振蕩器的6個參數。每個參數都是通信，工業，和消費領域的關鍵參數。

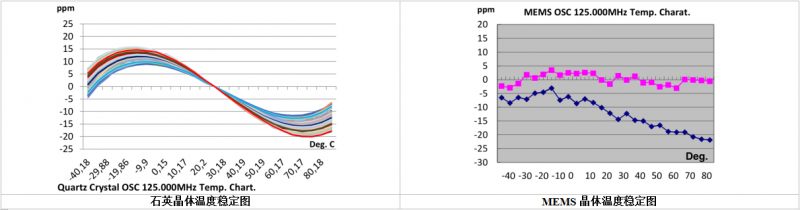

我們選取了同樣頻率的石英振蕩器和MEMS振蕩器從-40°C到+85°C，以一分鐘增加2°C的速率進行對比頻率溫度穩定性的試驗。石英晶體振蕩器的頻率與溫度遵循 AT 切晶體的連續立方曲線,從 -40 到 +85°C 達到 ±15ppm。MEMS振蕩器的頻率與溫度特性似乎優于晶體振蕩器。然而, 隨著溫度的上升，MEMS振蕩器的鎖向電路以離散步驟調整頻率，頻率溫度曲線圖呈鋸齒狀曲線。
此現象表明當溫度上升，MEMS振蕩器切換到溫度補償，導致頻率跳躍，不穩定
。在溫度補償方面，石英晶體振蕩器中TCXO使用了模擬溫度補償和簡單的溫度補償電路來實現從-40到+85°C
，溫度偏差在±1ppm以內
，并且頻率不會跳躍。TCXO最低的溫度偏差可達到0.1ppm
。
試驗結果表明：KOAN石英振蕩器的溫度穩定性優于MEMS振蕩器。

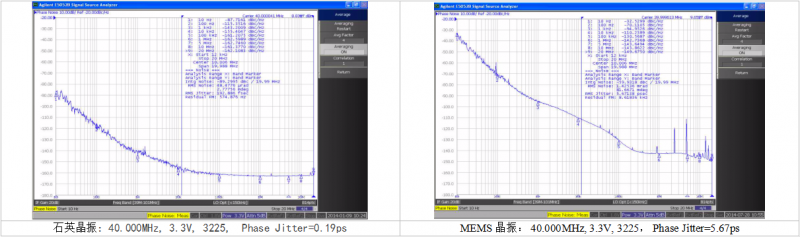

我們選取了同樣頻率的石英振蕩器和MEMS振蕩器進行對比。
試驗結果表明，KOAN石英振蕩器的相位噪聲優于MEMS振蕩器
。

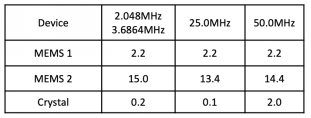

具有快速啟動功能的振蕩器具有更短的喚醒周期和更長的電池壽命。這對消費者和家庭自動化應用非常重要,因為系統會快速打開和關閉以節省電池電量。我們選取了同樣頻率的石英振蕩器和MEMS振蕩器進行起振時間的對比
。
試驗結果表明：KOAN石英振蕩器的起振時間快優于MEMS振蕩器。

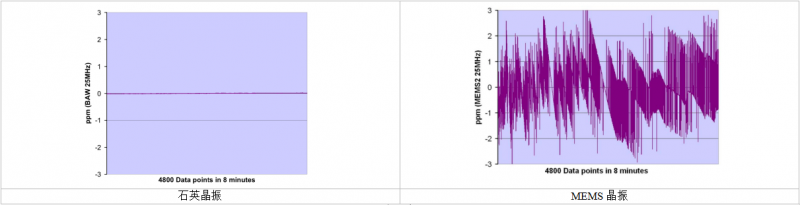

我們選取了同樣頻率的石英振蕩器和MEMS振蕩器，在25°C條件下，每隔0.1秒測量一次調整偏差
，總共八分鐘。頻率變化以一次讀數引用的 ppm 顯示
。石英振蕩器的變化量小于±0.02ppm (20ppb). 試驗數據表明石英振蕩器和MEMS振蕩器的設計和特性不一樣
。MEMS器件中的低Q值會導致頻率變化。MEMS振蕩器的ppm的快速變化表明溫度補償電路在時刻根據諧振器溫度變化而變化
。PPL電路中的數字變化
，用于校正頻率。石英振蕩器有更好的Q值
，并且不需要數字校正信號
，因此短期穩定更好。
試驗結果表明，石英振蕩器的短時穩定性優于MEMS振蕩器
，并且石英振蕩器的Q值高。
長期穩定性可以用老化率表示。我們選取了同樣頻率的石英振蕩器和MEMS振蕩器在122天（2928小時）為周期測量老化率
。MEMS振蕩器顯示大于1ppm的頻率跳躍（短期穩定性），并未建立長期的趨勢
。石英振蕩器的數據點最大變化為0.26ppm
。
試驗結果表明，KOAN石英振蕩器的長期穩定性優于MEMS振蕩器。
6. 抗震性
在沖擊測試中，石英振蕩器對沖擊非常敏感，順t態頻率峰值超過10ppm
，而MEMS振蕩器的瞬態頻率偏差則小于1ppm。
試驗結果表明，MEMS振蕩器的抗震性優于石英振蕩器
。
