。參照標準：GJB 360B.203.
>>>>方法

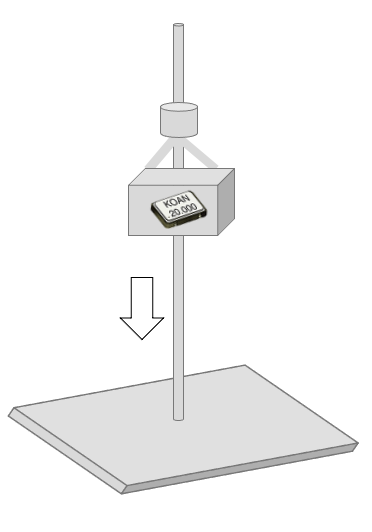

將3.2x2.5mm以上尺寸晶振從75cm高度自由跌落到水泥地板3次；3.2x2.5mm含以下尺寸晶振加重跌落：150g/150cm高度自由跌落到水泥地板18次(6面12邊方向各跌落一次).
>>>>跌落測試對晶振的影響
振動測試
>>>>目的高低頻振動測試：確定晶振對在現場使用中可能經受到的主要振動的適應性和結構的完好性。參照標準GJB 360B.201/204。
隨機振動測試：確定晶振受隨機振動環境應力的適應性及結構的完好性.隨機振動代表了導彈、噴氣機和火箭發動機等產生的振動環境。晶振按GJB 360B.214方法試驗
。
>>>>方法

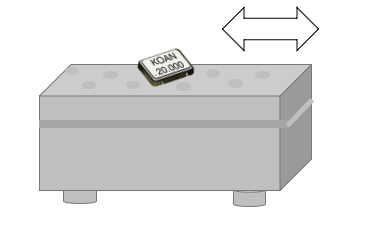

試驗振動頻率10Hz—2000Hz—10Hz(低頻在10Hz-55Hz范圍內采用201方法), 每個循環掃描時間20min，三個方向各做12個循環，總試驗時間12hrs；將試驗品焊接于PCB板(車載試驗); 加速度5g，普通產品試驗，幅度/加速度：1.52mm/20g
。
>>>>振動測試對晶振的影響
機械沖擊測試
>>>>目的
穩態加速度試驗： 驗證晶振在預期的使用環境下經受穩態加速度應力時能否正常工作以及結構的承受能力。安裝在飛機和導彈上的晶振，需要進行此試驗
。晶振按GJB 360B.212方法試驗
。
沖擊（規定脈沖）試驗： 確定晶振在運輸、搬運及軍用操作中可能經受到的非重復性沖擊作用時的適應能力。試驗方法參考GJB 360B.213-1(C)
。
>>>>方法

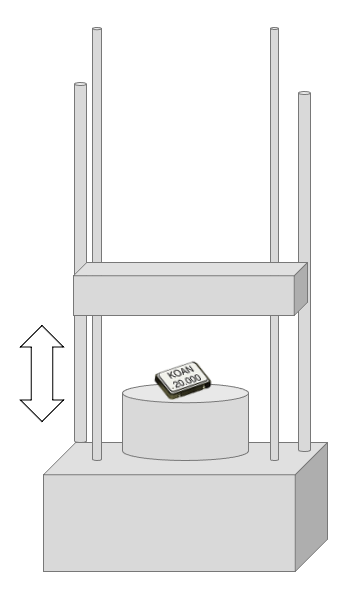

穩態加速度試驗：試驗條件分6方向加速度100g/總時間30min，60min和規定方向經受1min的加速度10000g
沖擊試驗：峰值=1000m/s^2(100g); 持續時間=6ms; 波形=半正弦; 速度變化=3.75m/s (12.3ft/sec).
>>>>沖擊測試對晶振的影響晶體諧振器: 頻率升高1ppm左右(5max)，諧振阻抗增大4Ω左右(5max or+10%)
；
晶體振蕩器: 頻率降低2ppm左右(-5max)
板子彎曲測試
>>>>方法

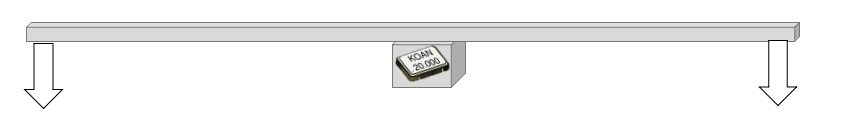

將試驗品焊接在100*40*1.6mm FR4鍍層35um+/-10的PCB板上，器件朝下
，保持2mm的彎曲度60sec以上。通過氦檢漏儀器檢測密封性合格
，基板無裂紋
，電性能測試合格
，外觀良好
。
備注：
1. 上述試驗屬于破壞性試驗，不可重復利用與其它項目測試和產品認證。
2. 加速度: 加速度表示速度變化的快慢，加速度的單位是m/s2，在國際單位制中的單位為米每二次方秒
。重力加速度是一個物體受重力作用的情況下所具有的加速度
，是矢量，常用于航天領域
，度量重力加速度單位是符號g或G
。g=9.8m/s^2（g=9.8米/秒^2）。一般用物體所受重力與質量關系寫成公式是F=G=mg（其中g(shù)=9.8n/kg
，表示質量為1kg的物體所受的重力為9.8n）。同時
，g還代表質量單位克
，G代表流量單位，是GB的縮寫（代指單位時間內流經封閉管道的流體量）
