濾波器與晶振一樣,都有有源和無源之分。我們這里講到的石英晶體濾波器屬于無源濾波器,其英文全稱為Monolithic Crystal filter,簡稱為 M.C.F。
無源濾波器對信號的頻率作用可分為四類:低通,高通,帶通,帶阻。
低通:低于某一規(guī)定的頻率(截止頻率)的信號均可通過。高于該頻率信號均被衰減;高通:反之。
帶通:位于兩個規(guī)定頻率(上,下截止頻率)之間的信號均可通過,高于上截止頻率和低于下截止頻率的信號均被衰減;帶阻:反之。
晶體濾波器(MCF)是允許特定波段通過的帶通濾波器,凡是需要將有用的頻率信號和無用的頻率信號分開并將無用信號抑制下去的地方都可以使用晶體濾波器。因此晶體濾波器在無線通信、載波通信、衛(wèi)星通信、廣播、郵電、導航、數傳、數控、遙控、遙測、電子儀器等電子設備中廣泛應用。

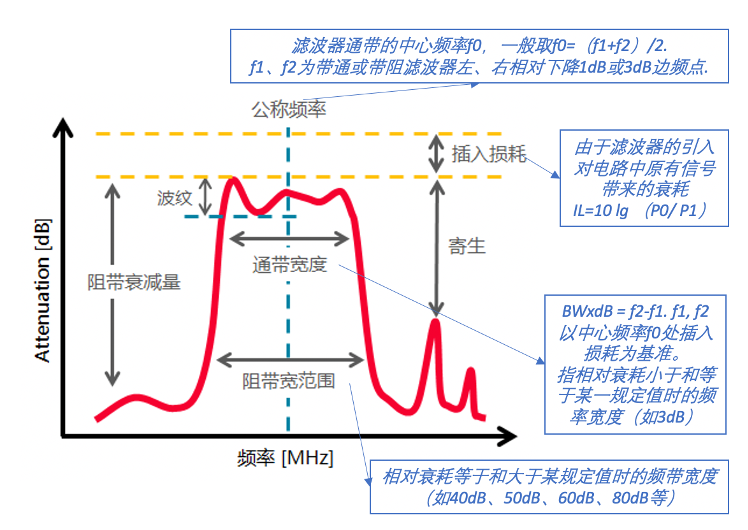

晶體濾波器的主要參數為中心頻率,通帶寬度,插入損耗,帶內波動,阻帶寬度,阻帶損耗,紋波,截止頻率,帶內駐波比,阻帶抑制度,延遲,帶內相位線性度。

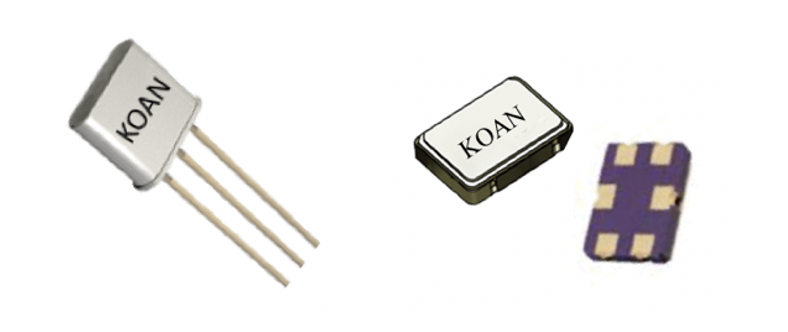

KOAN晶體濾波器有直插系列49T,UM-1,UM-5以及貼片7050:
K49T:49T直插, 常用頻率 10.7MHz
KU1/KU5:UM-1/UM-5直插, 常用頻率 21.4MHz,45.0MHz
KQ:SMD7050貼片系列, 分為 2poles 和 4poles, 常用頻率21.4MHz, 21.7MHz, 38.85MHz, 44.85MHz, 45MHz, 46.35MHz, 49.95MHz, 50.85MHz, 51.65MHz, 58.05MHz, 73.35MHz
