概念對比:頻率準確度和頻率穩定度

發布時間:2025-02-26 閱讀次數:974

在選購或者使用晶振時,我們經常會聽到頻率準確度頻率穩定度這兩個概念
。雖然兩者都與晶振的頻率變化相關
,但它們的關注重點不同

頻率準確度
頻率準確度是指晶振的實際輸出頻率與其標稱頻率之間的偏差
。通常用ppm來表示
。數值越小
,表示晶振的實際頻率越接近理想值
對于要求精確計時或高精度通信的應用,頻率準確度越高越好
。如果誤差過大
,可能會導致數據同步錯誤、通信頻率漂移
,甚至系統故障

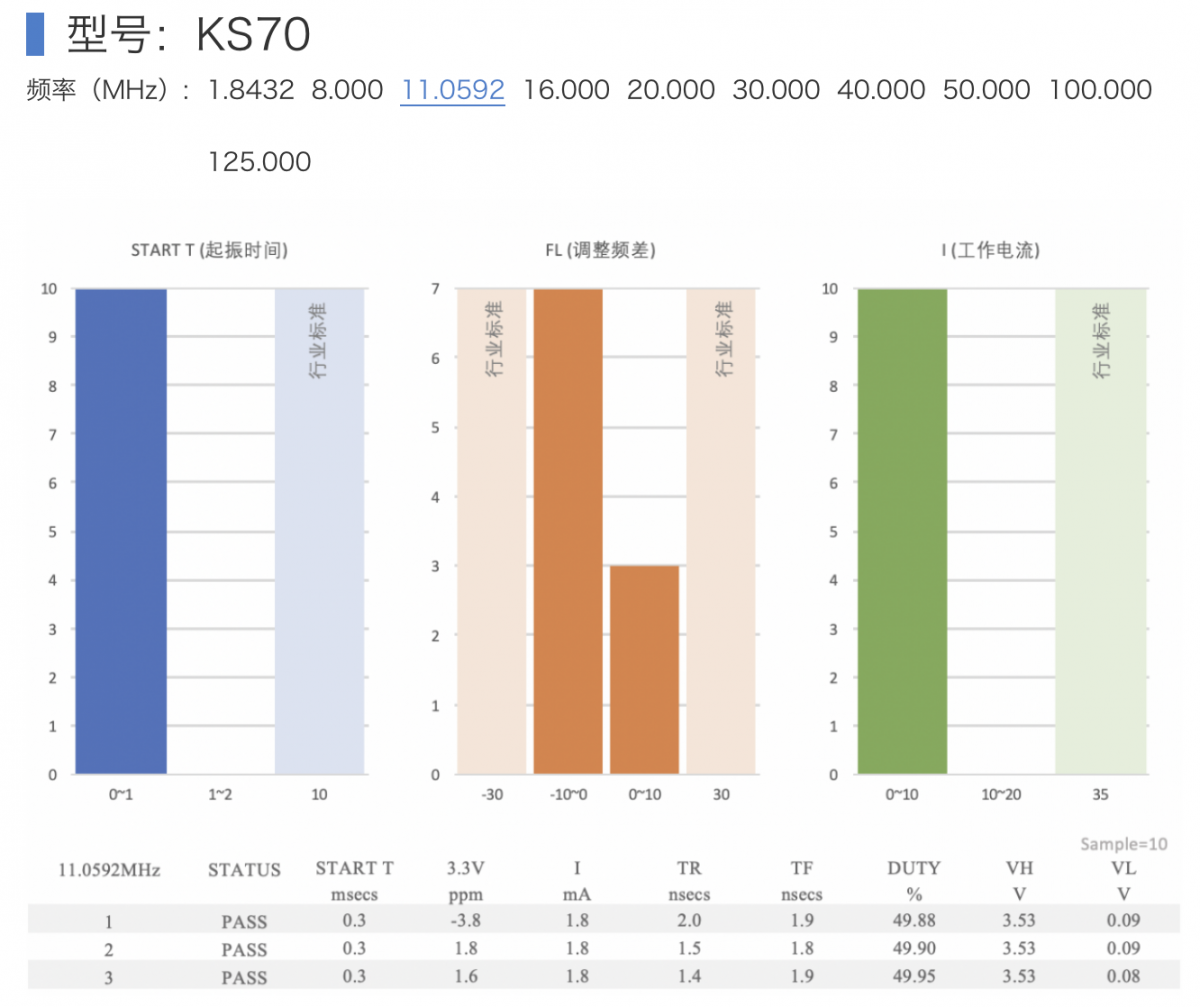

KOAN時鐘振蕩器KS70-11.0592實測數據

影響準確度的因素
  • 制造公差:即使是同一批次的晶振,也可能會有細微的加工誤差

  • 初始調節誤差:出廠校準時可能會有微小的誤差
  • 溫度變化:雖然25°C室溫下的準確度較高,但溫度變化會影響晶振頻率
  • 電源電壓變化:供電電壓的波動可能會導致頻率偏移


規格書參數解讀

假設8MHz的晶振,調整頻差為±10ppm
。這個晶振在25°C室溫下
,實際頻率可能為:
8MHz ± (10×10??×8MHz) = 8MHz ± 80Hz 即7.999920MHz到8.000080 MHz

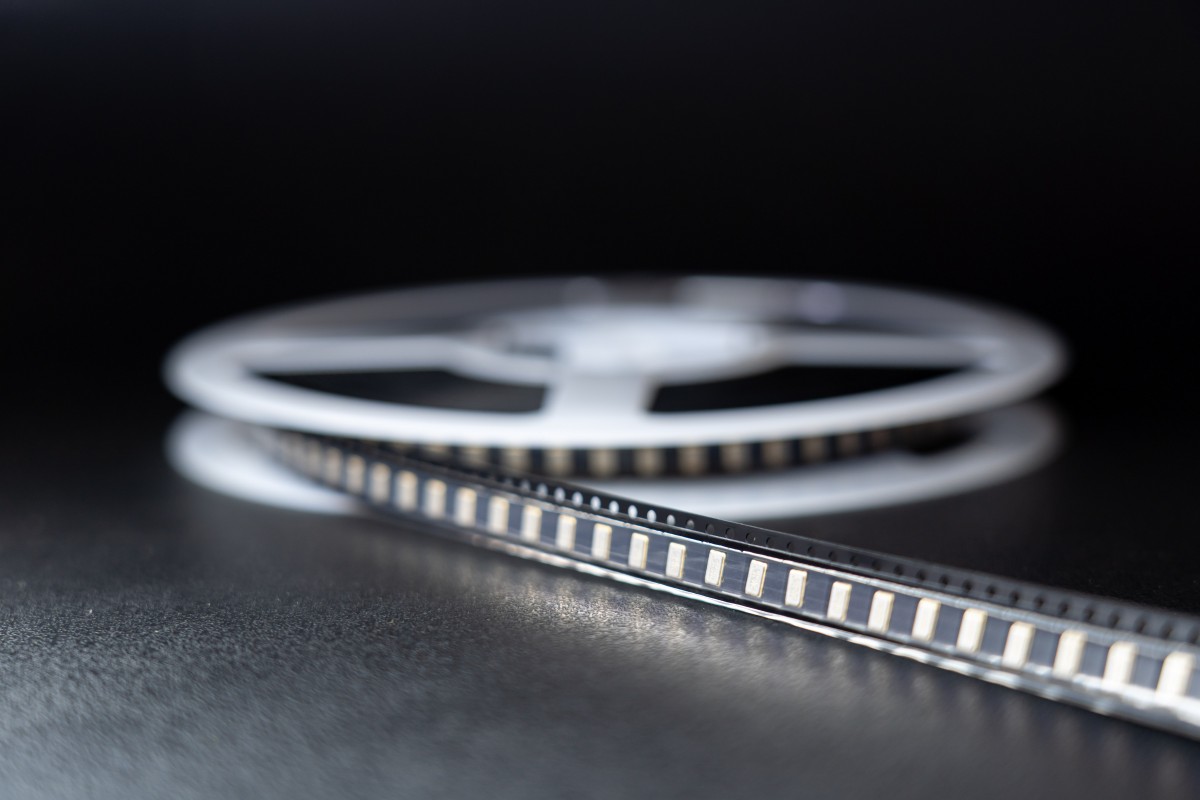

KOAN晶振產品實拍圖

頻率穩定度
頻率穩定度描述的是晶振的頻率隨時間、溫度
、電源電壓
、機械振動等因素變化的程度。它衡量的是在不同環境條件下,晶振頻率的漂移情況


影響的因素

  • 溫度變化:溫度是影響頻率穩定度的主要因素
    ,不同晶振的溫漂不同。
  • 電源電壓波動:電壓變化會影響晶體的振蕩頻率
  • 老化:晶振的頻率會隨著時間逐漸變化
    ,通常以“ppm/年”表示
  • 機械振動和沖擊:外部振動或沖擊可能導致晶振頻率瞬時漂移

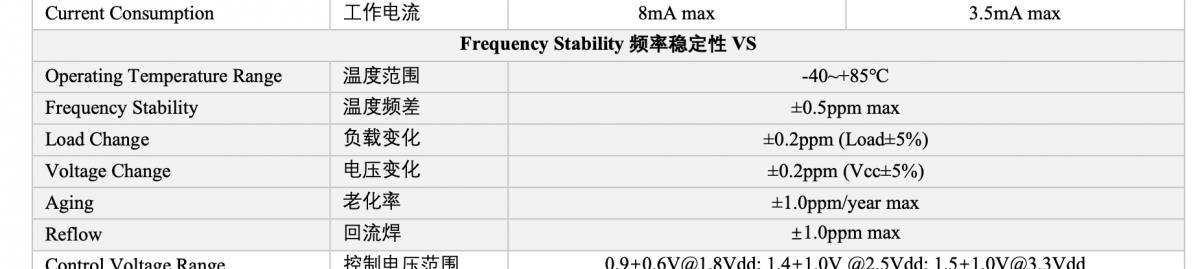

規格書參數解讀

假設10MHz的溫補晶振(KT20),當溫度在-40~85°C之間變化時

,它的頻率最多偏離標稱值 ±0.5ppm

這個晶振的頻率變化為:


10 MHz ± (0.5 × 10?? × 10 MHz) = 10MHz ± 5 Hz,9.999995 MHz到10.000005 MHz










凱擎小妹總結

  • 頻率準確度:出廠時的頻率偏差
    ,決定了初始的精確程度
  • 頻率穩定度:隨時間和環境變化的漂移,決定了長期使用的可靠性
參數
頻率準確度
頻率穩定度
定義
出廠時的實際頻率與標稱值的偏差
頻率隨環境因素(溫度
、電壓、時間等)變化的程度
單位
ppm
ppb
%
ppmppb
Hz
影響因素
制造誤差
、初始校準、溫度
、電壓
溫度
、電壓、老化
、機械振動
時間相關
某一時刻的準確性
隨時間或環境變化的穩定性
適用場景
GPS
、通信同步、測量儀器
高精度時鐘
、導航系統
、實驗室設備


KOAN晶振

我們提供無源晶振和有源晶振,覆蓋多種規格尺寸
,現貨充足
,以滿足客戶需求。我們的產品質量和技術處于行業領先水平
。我們奉行精益求精
、追求卓越、制造非凡、顧客滿意的質量方針
。公司致力于精細化質量管理
,以滿足客戶對高端產品的需求。
