R1表示晶體在固有諧振頻率下的等效阻抗，與Q值成反比。Q值是由生長的水晶料品質決定的。
ESR是晶體在等效電路中的總電阻。理想的電容不會有任何能量損失。但在電容的絕緣介質也會產生能量損耗
。這些損耗在電路中表現為一個與電容器串聯的電阻，從而產生“等效串聯電阻”
。
ESR是通過等效電路計算出來的值，ESR較低的晶體更容易啟動并保持穩定的振蕩。

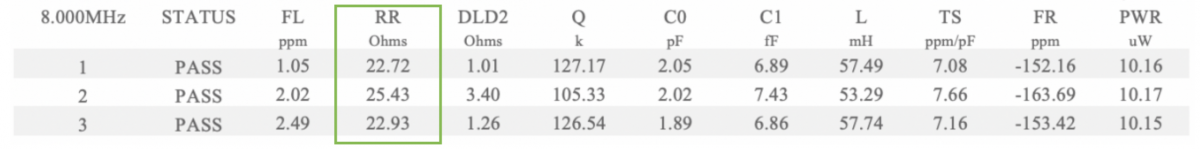

RR是晶振本身的電阻值。大小值取決于晶體內部摩擦
、電極、支架等機械性振動時的損失
，以及周圍環境條件等的影響損失
。它反映了晶體在振蕩過程中的能量損耗。
RR越小，晶體的品質因數Q越高
。晶體的能量損耗越小，振蕩性能越好
