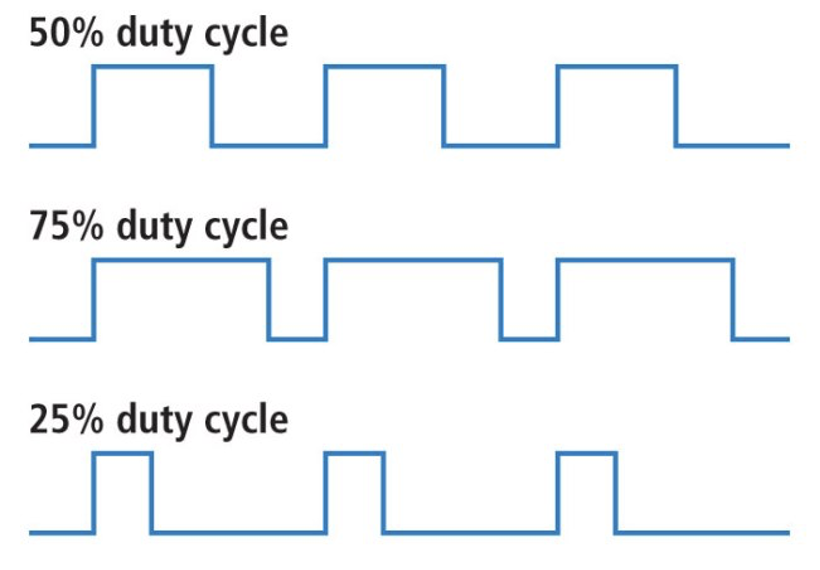

占空比Duty Cycle是一個周期性信號中高電平持續時間與整個周期時間的比例，通常以百分比表示
。理想情況下，50%的占空比意味著高電平和低電平的時間相等
。

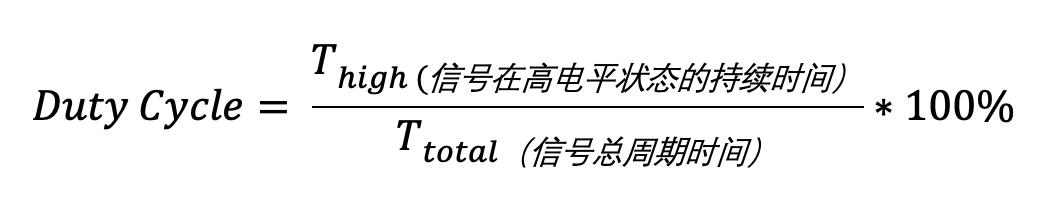

方波信號占空比公式
晶振的占空比
無源晶振產生正弦波或近似正弦波的輸出 。沒有明確的高電平和低電平
。
有源晶振內部有獨立的起振芯片 ，能夠直接輸出方波信號。其占空比通常設計為接近50%
，但在實際應用中可能偏離，范圍通常為45%到55%
。
1. 信號對稱: 50%占空比意味著信號高低電平時間相等，這種對稱性有助于簡化計時和同步，尤其是在高頻數字電路中
。
2. 電平穩定性: 如果占空比過大，信號的高電平時間過長，可能導致電平不穩定和誤判
；過小
，則信號的高電平時間不足，可能導致信號丟失
，影響系統正常工作
。
《高速電路設計：信號完整性及低抖動元器件》3. 諧波分量: 非對稱的占空比會增加信號的諧波分量，這可能引起更高的電磁干擾，影響系統的電磁兼容性EMC
。
4. 測量占空比: 示波器觀察輸出信號波形，測量高電平和低電平的時間，然后計算占空比
；頻譜分析儀用來分析信號的頻譜，間接推測出占空比
