無源晶振指所有諧振器系列,成本低,內部沒有獨立的起振電路,需要外部電路配合,并精準匹配外部電容才能輸出電信號。當負載電容和晶振電路不匹配時,會導致頻率偏移增加。凱擎小妹聊一下頻偏和負載電容的計算方法。

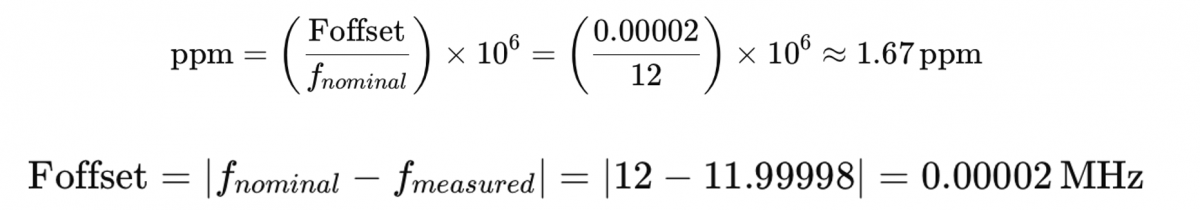

頻偏: 晶振輸出頻率和標稱頻率的差值。這個值由多種因素引起:溫度變化,電壓變化,負載電容變化。通常以ppm表示。假設晶振的標稱頻率為12MHz,測試頻率為11.99998MHz,頻偏為0.00002MHz。

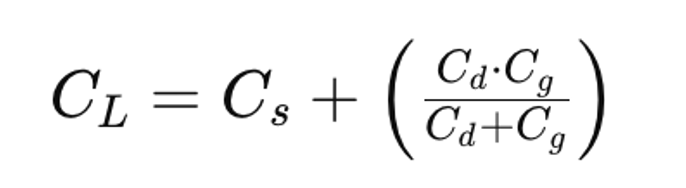

Cs為晶體兩個管腳間的寄生電容(雜散電容)
Cd表示晶體振蕩電路輸出管腳到地的總電容,包括PCB走線電容、芯片管腳寄生電容、外加匹配電容CL2;
Cg表示晶體振蕩電路輸入管腳到地的總電容,包括PCB走線電容、芯片管腳寄生電容、外加匹配電容CL1。
KOAN無源晶振常用的負載電容:kHz晶體:6,7,9,12.5pF; MHz晶體:8,9,12,15,18,20pF

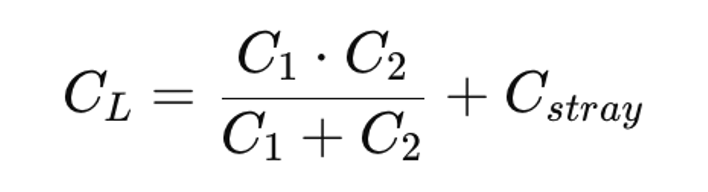

負載電容影響晶振的頻率穩定性和起振條件。通過調整外圍匹配電容(C1, C2),晶振的工作范圍可以調到標稱值。CL1和CL2的作用是讓電路諧振并穩定輸出,盡可能接近標稱頻率的頻率信號,通過過濾一部分高頻干擾雜波。
