；一個信號在下降時
，另一個信號在上升

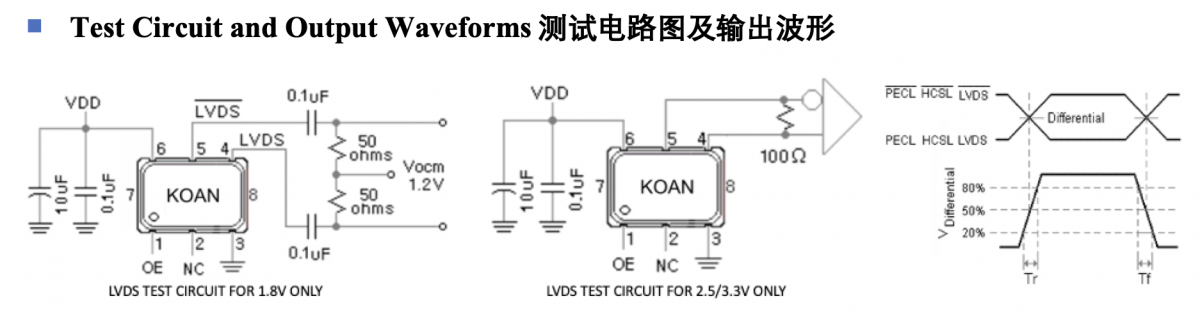

。下圖為KOAN晶振規格書中的測試電路圖和輸出波形：
LVPECL，LVDS、HCSL是晶振輸出信號的不同類型。在電壓水平、電流模式和應用領域等方面有所不同。凱擎小妹建議您結合電路設計要求，所需的信號特性選擇合適的差分輸出信號。
LVPECL是一種高速差分信號，其工作電壓在2.5V~3.3V。這種類型的晶振通常用于高性能計算、通信系統、時鐘和數據傳輸?shù)刃枰咚佟⒏咝阅?div id="4qifd00" class="flower right">
、抗干擾的應用
。
- 高速差分信號： LVPECL 輸出能夠提供高速的數據傳輸。
- 工作電壓較高： 相較于一些其他差分信號類型，LVPECL 的工作電壓高
。
- 高性能應用： 適用于需要高性能、高速數據傳輸以及對時鐘穩定性要求高的應用場景。
LVDS輸出的晶振一般被用于高速數據傳輸、網絡通信、視頻接口等需要高速
、低功耗
、抗干擾的應用領域。LVDS 晶振產生的差分信號有助于減少傳輸線上的電磁干擾和功耗
，同時提供可靠的高速數據傳輸
。
- 低功耗： LVDS 差分信號的傳輸方式能夠降低功耗。
- 高速數據傳輸： 適用于需要高速數據傳輸?shù)膽脠鼍?div id="jfovm50" class="index-wrap">，如顯示接口、高速串行通信等。
- 抗干擾性： LVDS 信號具有較強的抗干擾能力，能夠在嘈雜環境中穩定傳輸數據
。
HCSL是一種高速差分信號，通常工作在較低的電壓水平。它通過控制電流的方向來傳輸數據
，而不是像一般的差分信號那樣是以電壓差的方式傳輸。這種類型的晶振通常被用于系統內部的高速串行通信
、時鐘分配和數據通路等需要高速
、低功耗、高性能的應用場景
。
HCSL晶振的特點:
- 高速差分信號： HCSL 輸出的是差分信號，能夠提供高速的數據傳輸。
- 低電壓水平： 工作電壓相對較低，一般為 1.8~3.3V。
- 低功耗： 采用電流模式傳輸數據，能夠實現較低的功耗。

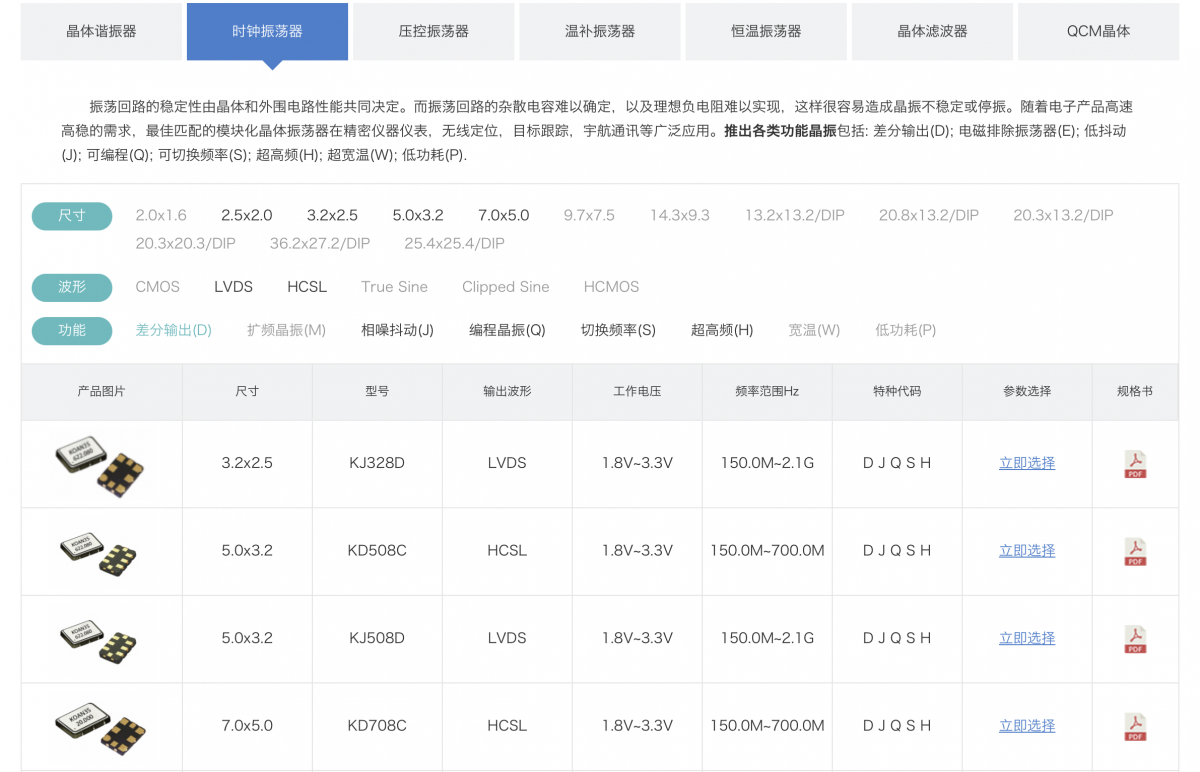

KOAN差分晶振：我們的差分晶振系列代號為KD，即KOAN-Differential。LVPECL輸出后綴為P，例如KD706P
LVDS輸出后綴為D，例如KD708D
HCSL輸出后綴為C, 例如KD506C
KOAN晶振無源和有源多種型號均可滿足您的需求。我們的專業銷售團隊可以根據不同的應用領域，為您精準化匹配晶振參數
。我們的質量方針是精益求精、追求卓越
、制造非凡
、顧客滿意。產品質量和技術追求行業最高水準
。公司追求精細化質量管理
，以滿足客戶對高端產品需求。
根據需要選擇晶振的類別，前往：《
晶振的分類及應用》；
根據波形，工作電壓
