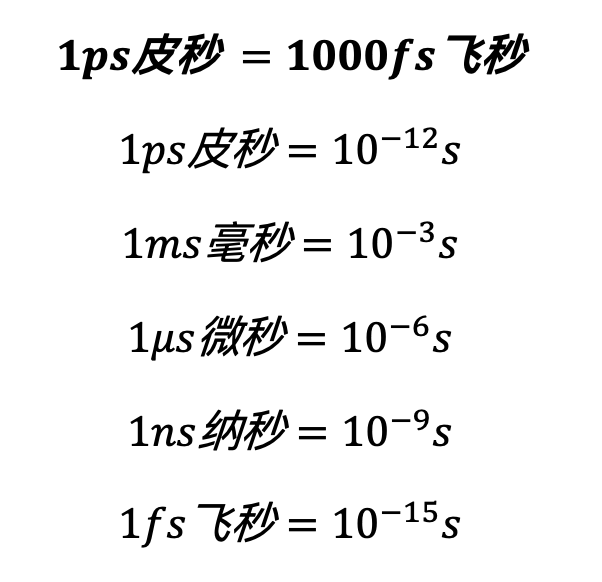

飛秒晶振是相位抖動小于1ps(1000fs的晶振)。時鐘振蕩器的相位抖動值降低到fs級就叫作飛秒晶振或fs晶振，即低抖動低相噪的高品質晶振。有關秒的單位換算如下：

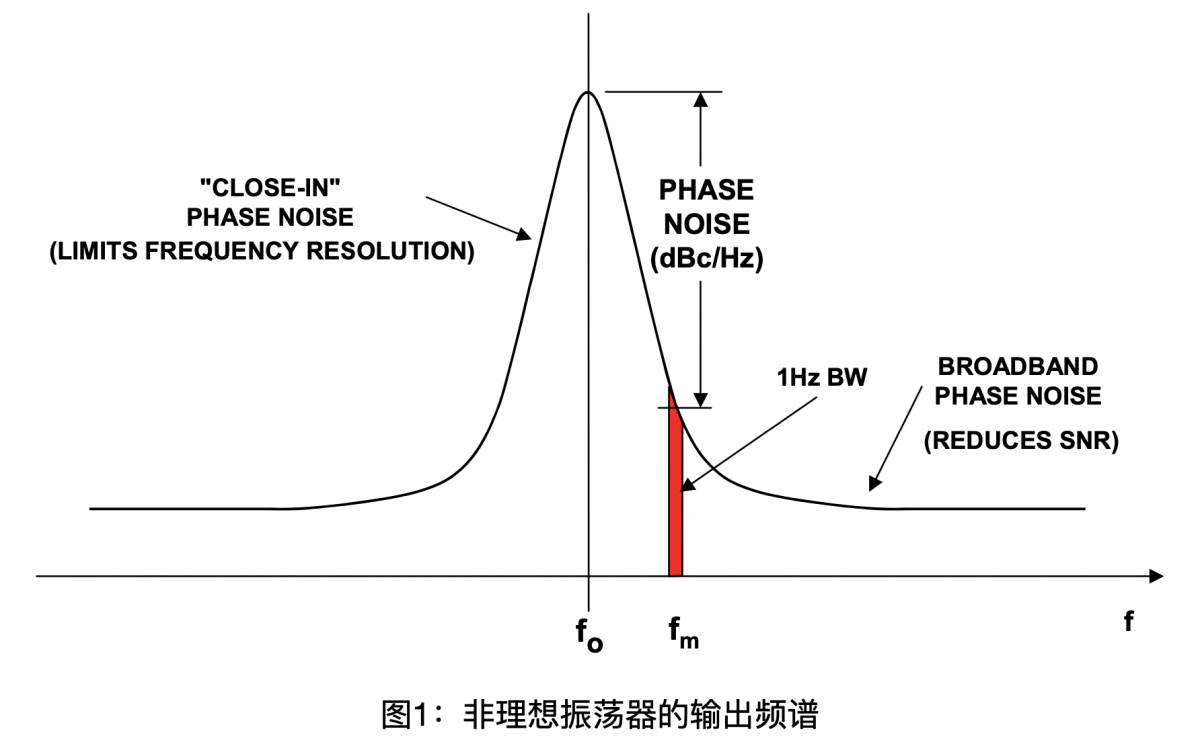

相位噪聲是在指定頻率偏移fm處1Hz寬帶內的單邊信號功率和信號總功率的比值，單位是dBc/Hz(分貝與1Hz帶寬載波功率的比值)
。相位噪聲的表示為dBc/Hz@fm

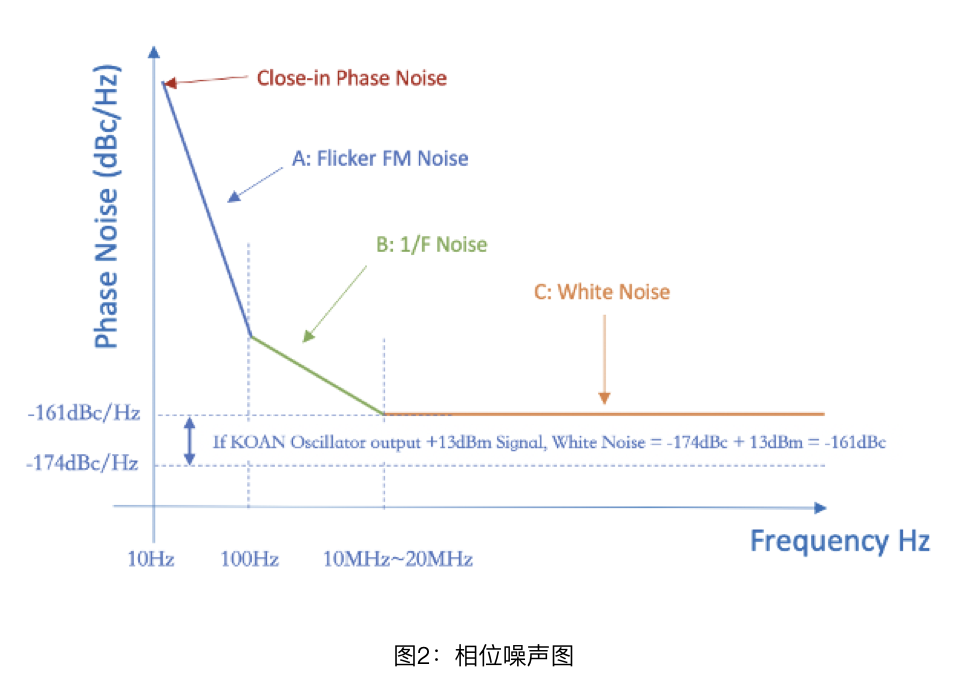

。x軸表示相對于標稱信號或“載波”頻率的頻率偏移
。

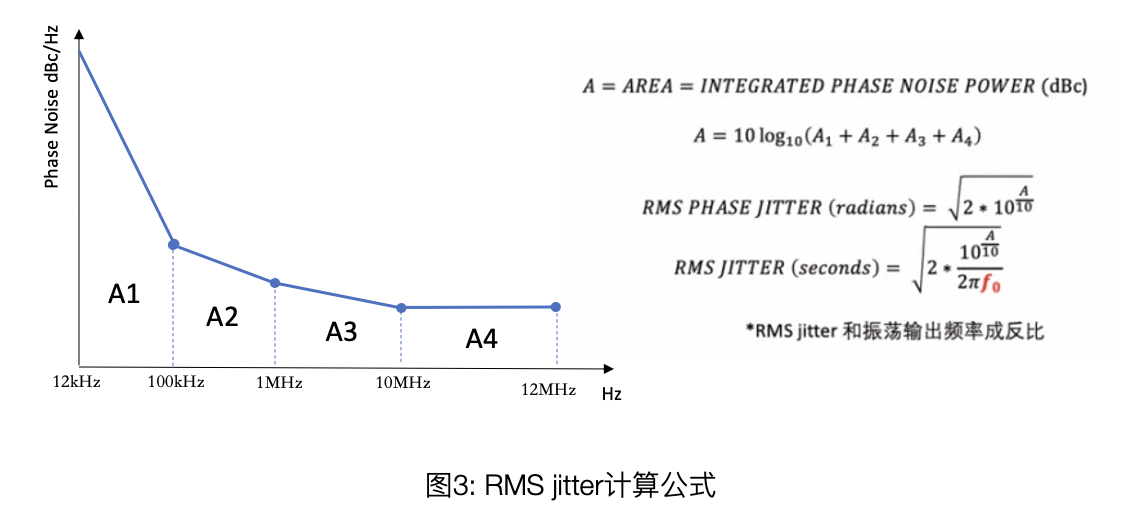

相位抖動是在特定頻率范圍內對相位噪聲圖的弧面面積進行積分計算。圖2的曲線分為A1、A2
、A3、A4區
，如圖3
。根據圖3的公式計算出RMS Jitter，值與振蕩輸出頻率成反比
。
