單端輸出和差分輸出波形

發布時間：2023-02-04 閱讀次數：1140次

晶振輸出波形可分為方波和正弦波；也可以分為單端輸出和差分輸出。在選擇合適的波形時

，凱擎小妹建議您結合波形特點和應用領域
，權衡利弊后再選擇。


1. 單端輸出

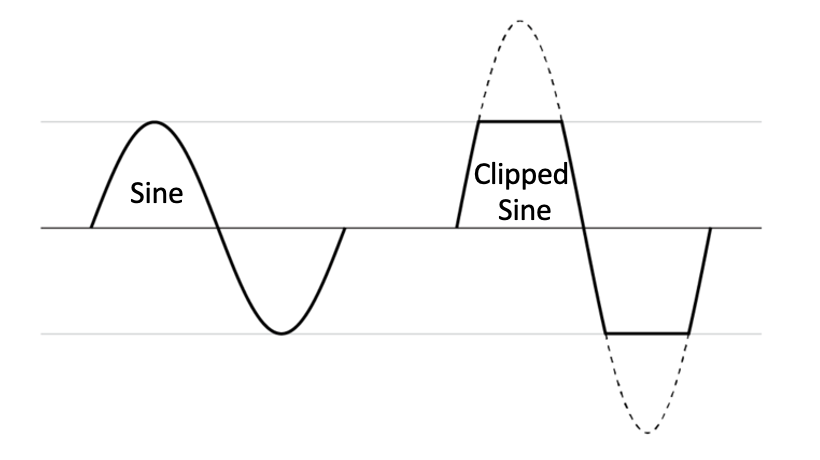

>>>>Sine/Clipped Sine
所有的無源晶振都是正弦波輸出
，也是晶振的默認輸出波形。正弦波僅包含一個基頻，不存在諧波
，非常適合對低相噪有要求的應用。削峰正弦波是通過限制信號的輸出來防止到達最高點或最低點
。往期精彩：《削峰正弦波溫補晶振》

>>>>CMOS/HCMOS/LVCMOS

CMOS輸出適合于較短走線長度和較低頻率的時鐘源(低于200MHz)

。低阻值串聯電阻可以有效的減少反射并保持可靠的信號。另外有高速HCMOS和低壓LVCMOS滿足您的特定需求
。


2. 差分輸出：隨著科技的發展
，我們傳輸?shù)臄?shù)據變大，傳輸?shù)木嚯x變長，對頻率穩定度的要求變高
。以下是差分輸出波形：


>>>>ECL/PECL/LVPECL

ECL主要作為TTL的替代波形而引入的

。ECL電路可以滿足非常高速的數據傳輸需求。缺點是需要高功耗才可以運行
，并且ECL在使用中需要使用負電源
。PECL經常用于高速領域內的一個非常重要的邏輯電路，電路速度快
，驅動能力小
，噪聲小，高頻
。高功耗是PECL輸出的主要缺點
，且不同電平不能驅動。如果使用低電壓3.3V/2.5V
，則被稱為L(zhǎng)VPECL
，即Low Voltage PECL。


>>>>LVDS

LVDS信號傳輸速度比CMOS快

，但輸出功耗比LVPECL低
，具有較小的電壓擺幅。通常用于高速數據傳輸?shù)膽?yīng)用
，更高的數據速率
。其噪聲低，傳輸距離遠且準確
。


>>>>HCSL

相較于LVPECL, HCSL的優勢為高阻抗輸出和快速切換時間

。開關速度快，平均功耗介于LVDS和LVPECL之間
，具有良好的相位噪聲性能
。


3. 晶振問答
>>>>差分晶振有四腳的嗎？

因差分輸出有正向和反向輸出腳

，僅有6和8腳的選擇
。點擊了解更多：《有源晶振引腳定義和接法》。


>>>>KOAN晶振型號有什么含義
？

每個牌子的晶振的命名都大不相同

，型號中一般會體現品牌，類別
，尺寸
，特性，波形等內容
。詳情：《KOAN晶振型號的含義》
。


>>>>怎么在KOAN官網上選擇合適的晶振
？

我想要7050尺寸，CMOS輸出的普通時鐘振蕩器
