石英晶體在電路中用作時間或者頻率基準源。石英晶體的壓電諧振現象可以用等效電路來模擬。晶振分無源和有源兩類：《無源晶振和有源晶振的區別》。
晶體的振動頻率和晶片的厚度，面積，切割方式有關。由于工藝的限制和晶片破裂的風險，晶片不能無限的薄。為了提高晶振的頻率，除了使用小尺寸的晶片，也可以使用泛音晶體。
晶振常用標稱頻率在1~200MHz之間，比如32768Hz、8MHz、12MHz、24MHz、125MHz等。如果需要更高更穩定的輸出頻率，可以使用鎖相環PLL(Phase Locked Loop)將低頻晶振進行倍頻到1GHz以上的標稱頻率。
應用領域：
除了基本的諧振器和振蕩器，KOAN晶振有低功耗
，小尺寸
，差分輸出
，超高頻
，低相噪低抖動
，防電磁干擾等晶振可供選擇：

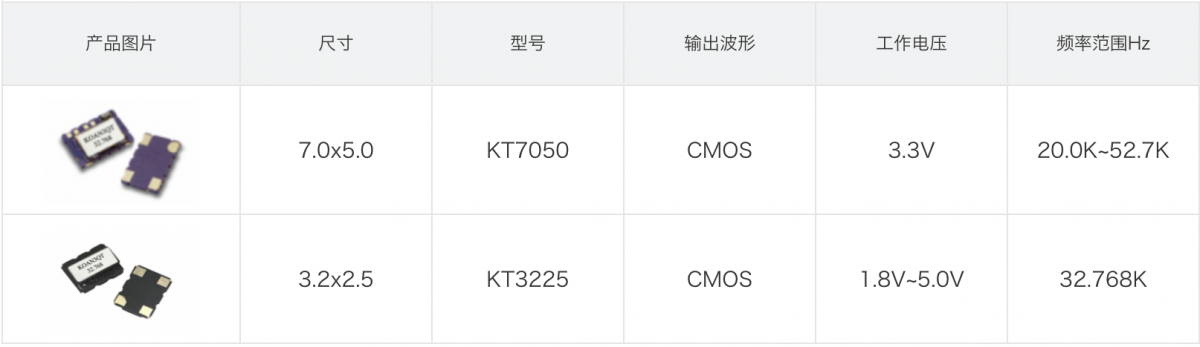

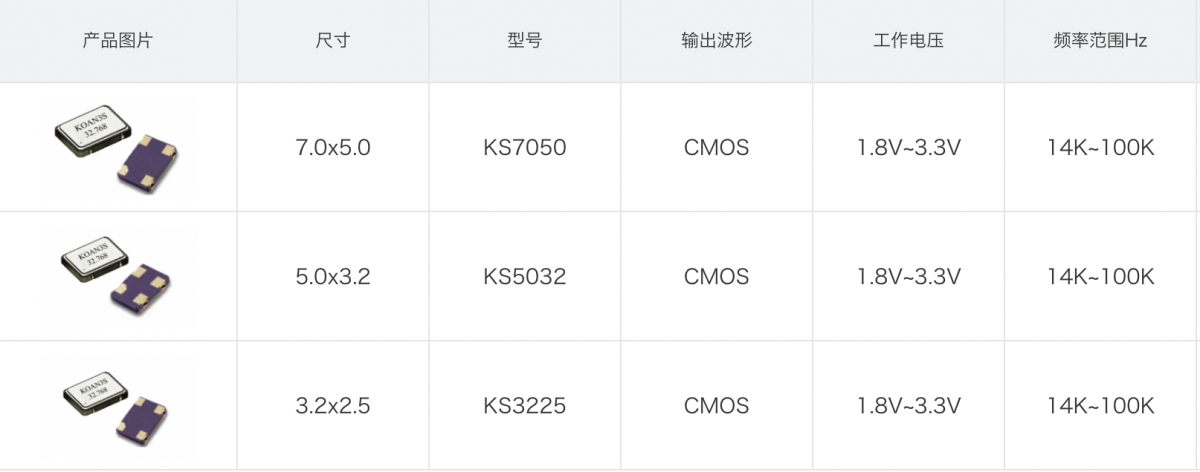

>>>>低功耗：kHz晶體振蕩器電流最大100μA；32.768kHz溫補振蕩器最低電流1.5μA。

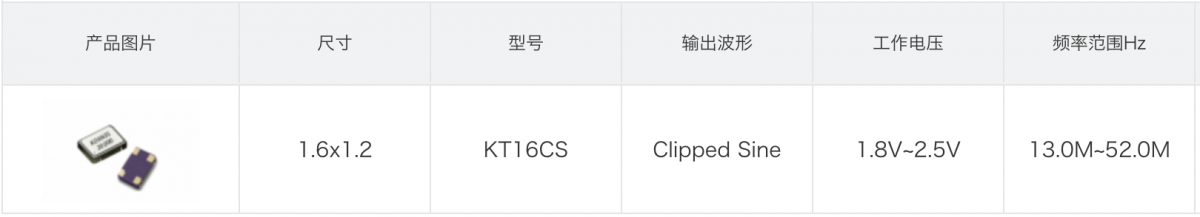

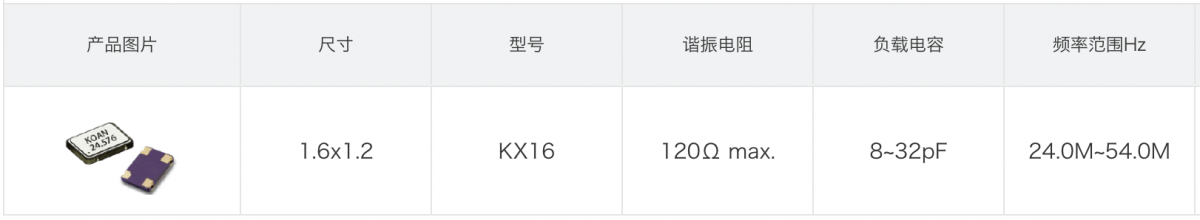

>>>>小型化：貼片晶體KX16(1.6x1.2mm)；溫補晶振KT16CS (1.6x1.2mm)。
>>>>差分輸出：差分晶振系列代號為KD，即KOAN-Differential：LVPECL輸出后綴為P; LVDS輸出后綴為D; HCSL輸出后綴為C。
>>>>超高頻：CMOS輸出的頻率范圍為10~245MHz; SINE輸出的頻率范圍為10~800MHz; LVDS輸出的頻率范圍為10~1.45GHz或15~2.1GHz; HCSL輸出的頻率范圍為15~700MHz。
>>>>低相噪：低相噪系列代號為KJ，即KOAN-JITTER。更多：《低噪聲晶體振蕩器》

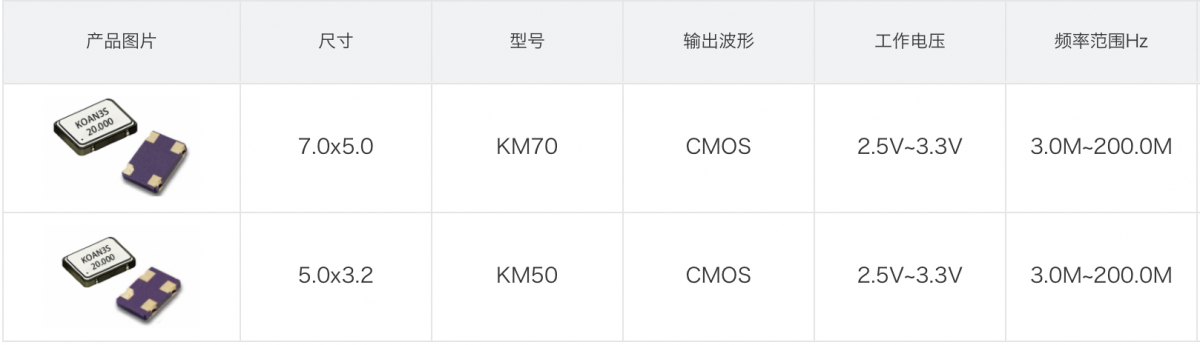

>>>>防電磁干擾：系列代號為KM，即KOAN-EMI。擴展方式可選中心擴展或向下。
