，KOAN凱擎東光有專業的技術人員為您提供選型指導，技術支持等。

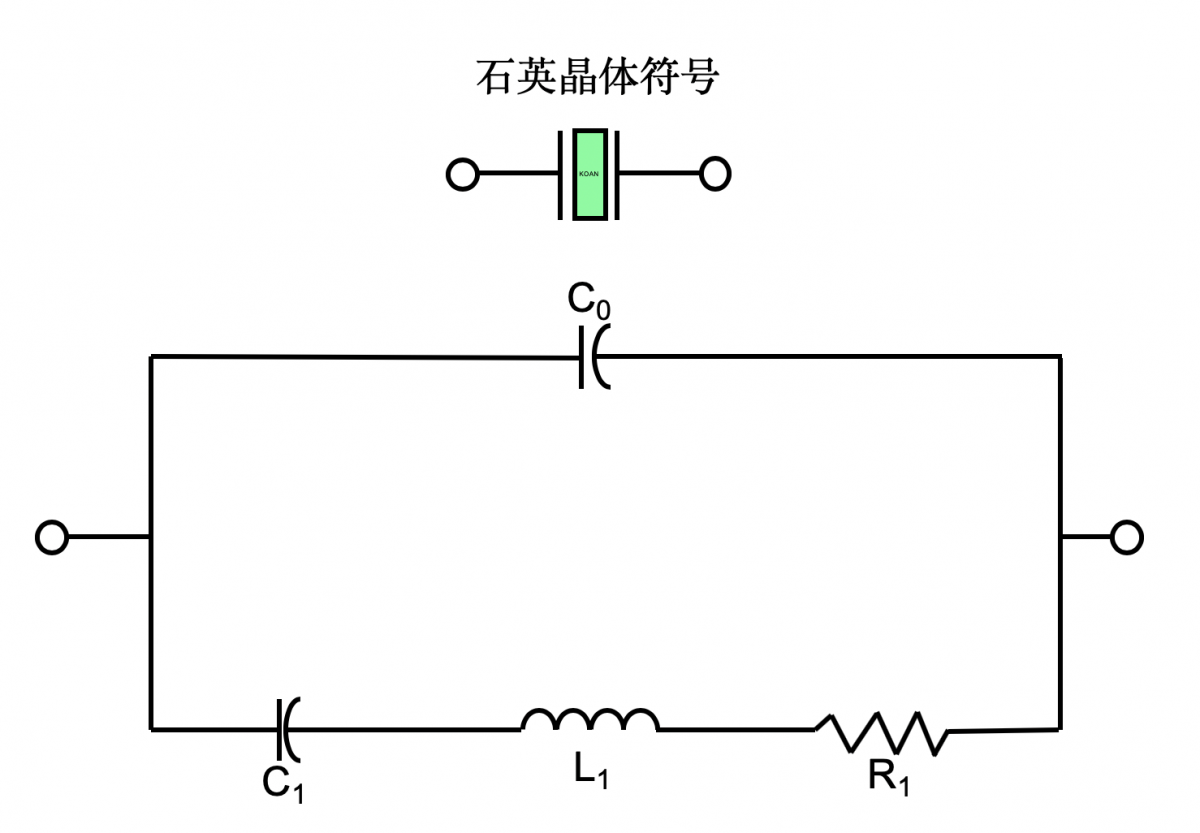

石英晶體的壓電諧振現象可以用等效電路來模擬。等效電路包括靜態電容C0

，動態電容C1,諧振電阻R1,以及動態電感L1。等效電路圖如圖：

- 靜態電容C0

晶體兩引腳之間的電容

，是以水晶為介質

，由兩個金屬電極形成的電容，和晶片電極面積(或晶體體積）大小和頻率大小正比

。

- 動態電容C1

表征振蕩能力，與晶片電極面積（或晶體體積）和頻率大小成正比

。

- 諧振電阻R1

表征能耗

，與Q值成反比。Q值是由生長的水晶料品質決定的

，Q值越高，固有頻率則越穩定

。

- 動態電感L1

表征振動質量

，與頻率大小成反比。

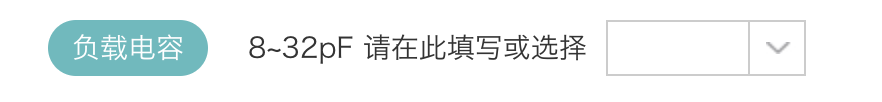

- 負載電容CL

負載電容是選購晶體必選的參數之一

。KX50為例：

晶體的頻率會根據串聯的電容電抗而改變。

• CL值大

  ，遠端相位噪聲好
  。如果過大，則會難調整到標稱頻率
  ，不易起振。

• CL值小

  ，近端相位噪聲好
  ，容易調整頻率，容易起振
  。

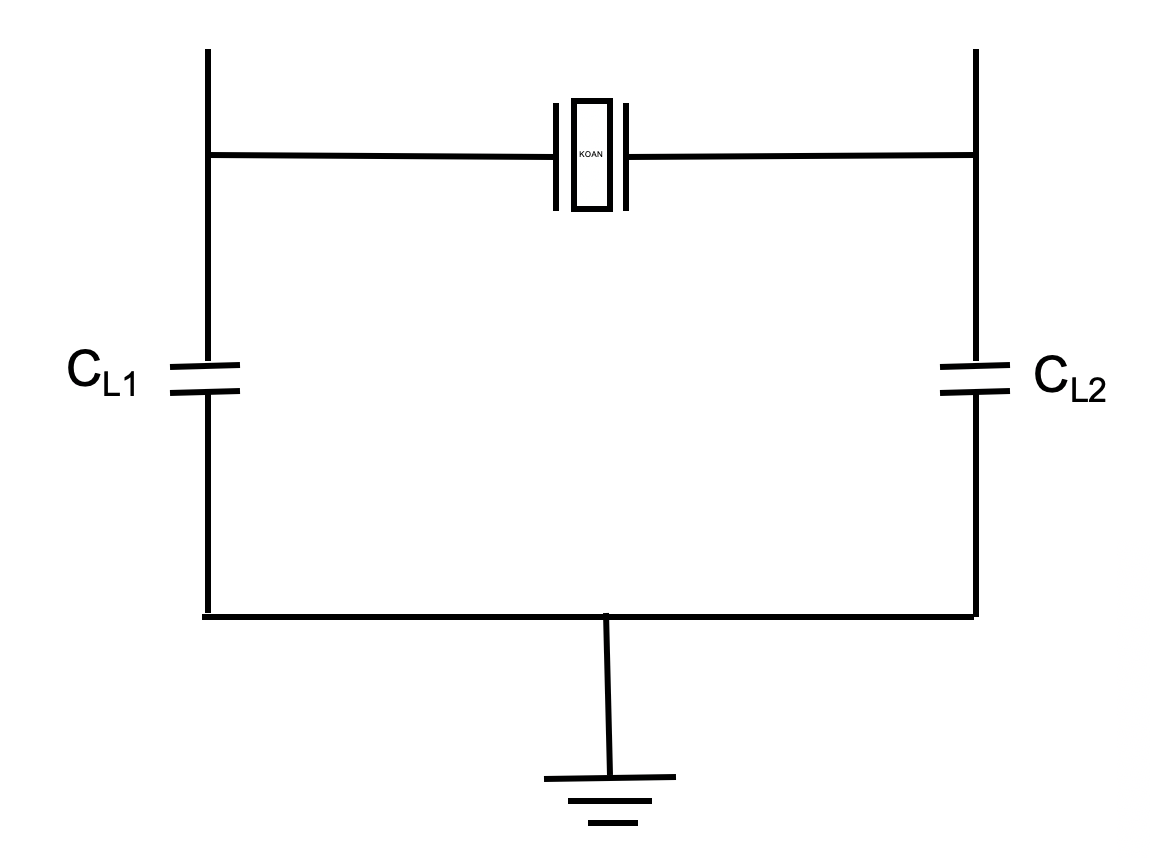

- 匹配電容CL1 CL2

如果晶體兩端的等效電容和標稱負載電容存在差異

，晶體輸出的頻率將會和標稱工作頻率產生偏差，叫做頻偏

。所以

，電路匹配電容CL1 CL2加上電路的雜散電容Cstray，越接近晶體的負載電容CL

，晶體輸出的頻率則越精準

。

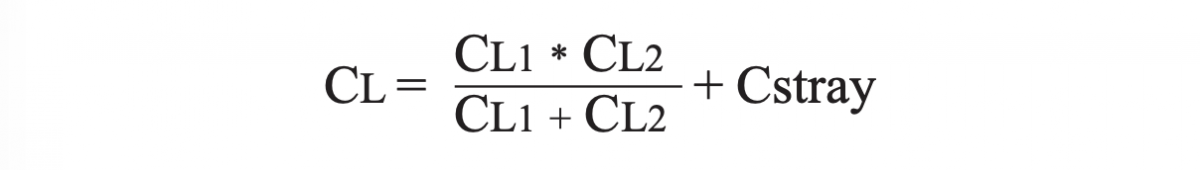

負載電容和匹配電容的公式如下：

如果您在匹配電容上有任何的疑問，KOAN凱擎東光有專業的技術人員為您提供在線指導

。

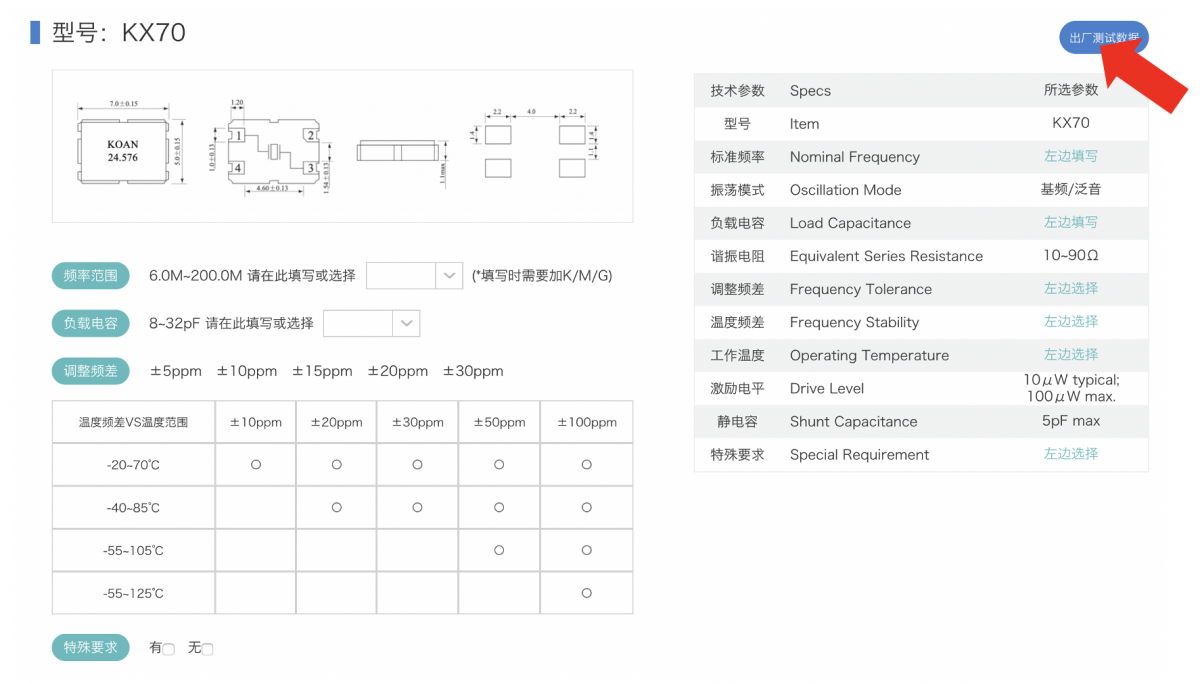

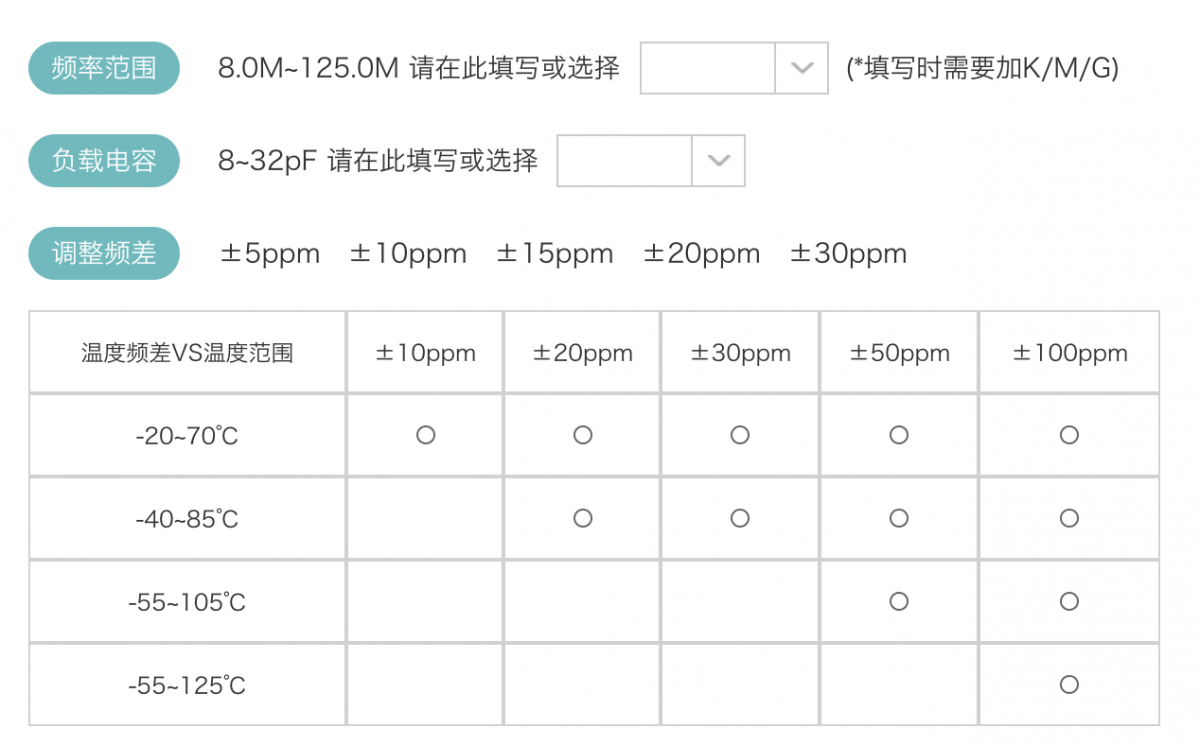

采購晶體時必選的參數以KX32為例，除了‘頻率范圍’ ‘負載電容’

，‘調整頻差’和‘溫度頻差’是必須選擇的參數：

- 調整頻差ppm

常溫25°C下

，一定的負載電容的晶體頻率公差，加工誤差

。

- 溫度頻差ppm

在一定溫度變化范圍內的頻率變化量。

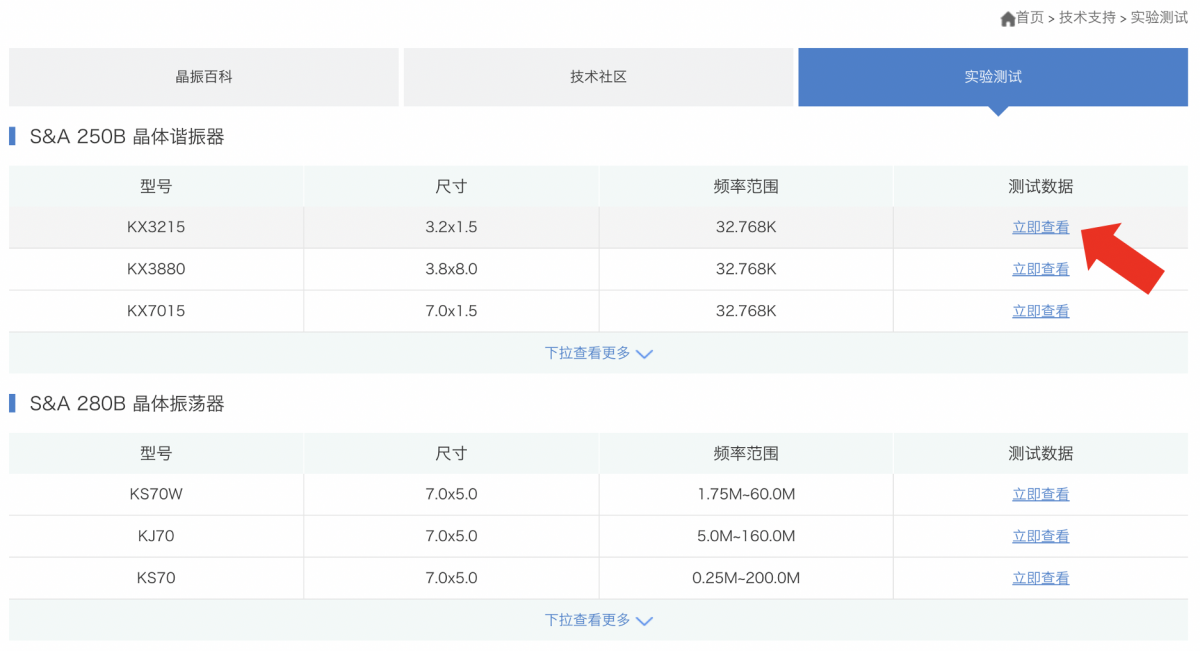

2020年公司官網新增了試驗測試欄目

，我們上傳了部分產品的出廠測試數據。您可以在導航欄中選擇‘實驗測試’，點擊立即選擇查看。

也可以產品列表中查看測試數據

，

- FL

調整頻差

- RR

諧振電阻

。目前市場朝著小型化發展

，諧振電阻RR也會增大，負載電容CL會降低

。

- DLD2

激勵功率變化引起的諧振阻抗變化（由殘留應力和制造污染造成）

。DLD2的值越小越好

。

另外，C0和C1的比值很重要

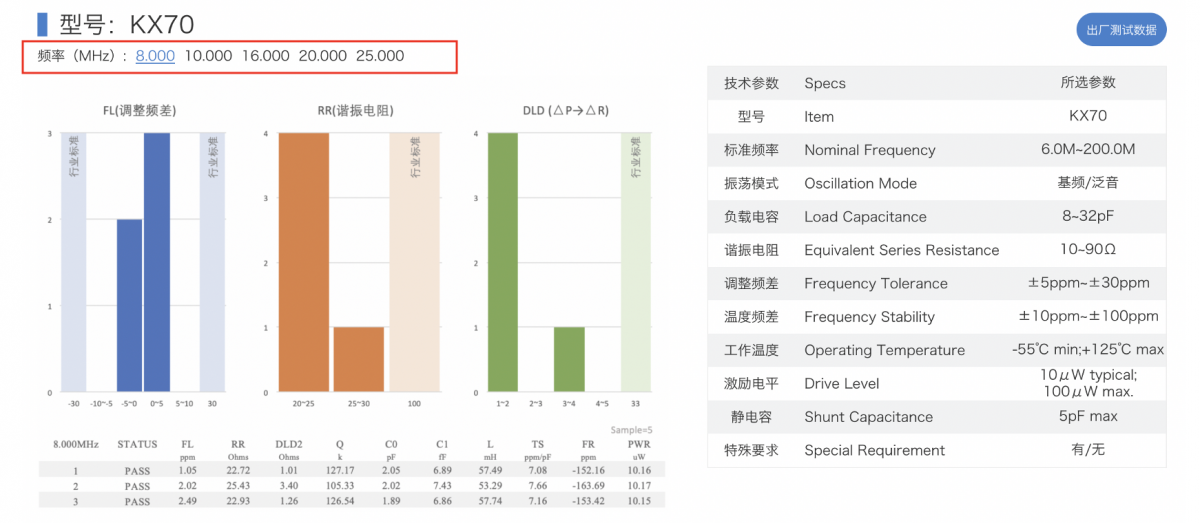

。要合理規劃比值的范圍，才能讓電子設備更穩定。我們的測試數據柱形圖可以看出，KOAN晶振的產品質量完全優于行業標準。
