晶振的頻率會隨著溫度的變化而變化。溫補和恒溫晶振為了減少環境對振蕩頻率的影響，使用了不同的解決方案。跟著凱擎小妹了解一下TCXO和OCXO的區別吧！

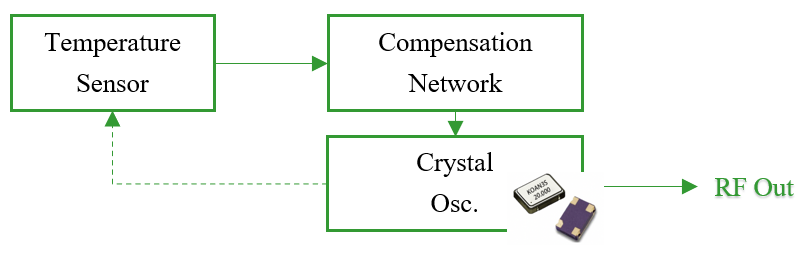

TCXO-溫度補償電路
溫補晶振 (TCXO; KT系列)利用壓電晶體的物理特性，通過溫度補償電路減少環境溫度對振蕩頻率的影響，從而提高頻率穩定性。

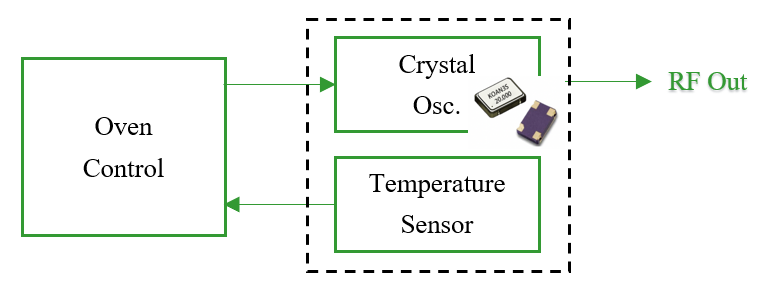

OCXO-恒溫槽技術
恒溫晶振(OCXO; KO系列) 對溫度穩定性的解決方案采用了恒溫槽技術，將晶體置于恒溫槽內，通過設置恒溫工作點，使槽體保持恒溫狀態，在一定范圍內不受外界溫度影響，達到穩定輸出頻率的效果。OCXO的石英晶片主要采用SC切割(也叫應力補償切割)。
TCXO和OCXO特點對比
TCXO/VCTCXO比普通時鐘振蕩器有更好的性能，尤其是在溫度頻率穩定度方面。在-40~+85℃的工作范圍中，溫度頻差可以達到±1.0ppm。溫補晶振的波形輸出包括CMOS, LVDS, HCSL, 削峰正弦波。KT3225為32.768KHz低功耗特性。TCXO開機特性好，功耗低，體積小
，環境適應性好
。野外作業
，移動設備
，通訊設備中廣泛應用。
OCXO廣泛應用于精密儀器，遙控遙測通信
，雷達，電子對抗
，導航等
。對于精密測距，高速目標跟蹤
，外層空間通信系統中要求低相噪的晶振。
功耗高是OCXO的主要缺點，所以不適合使用電池
